S7 - Interfacekabel

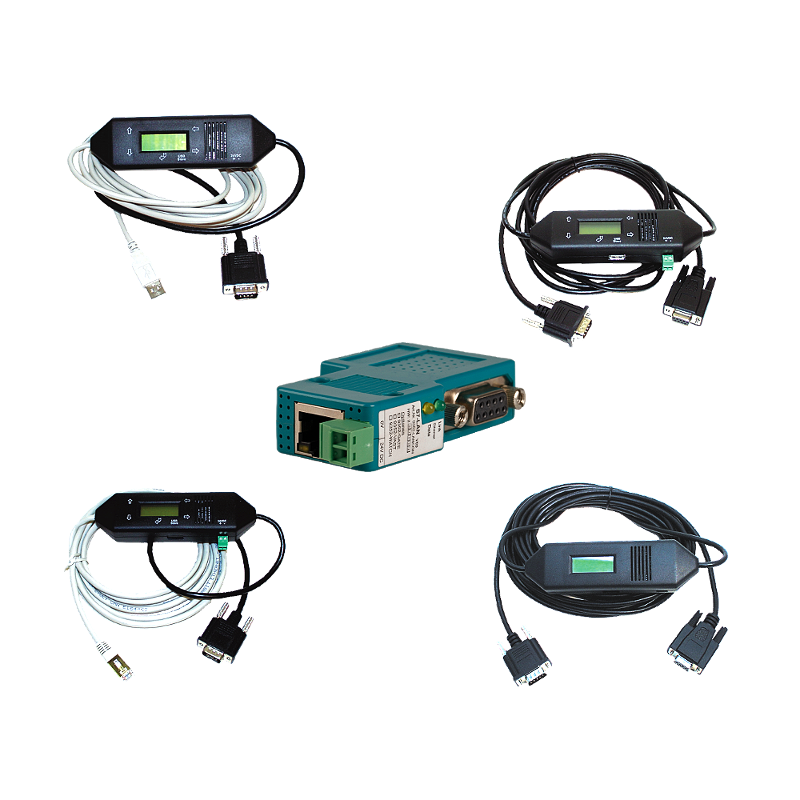

Mit jeder Schnittstelle Ihres PCs an die S7-Steuerung
• günstige Alternative zu teuren Original-Produkten
• einfache Handhabung und somit schneller Einsatz
Einsatztabelle:
| MPI/PPI |
MPI - II |
MPI - USB |
MPI - LAN |
S7 - USB |
S7 - LAN |
|
| PPI-Bus | ||||||
| PPI 9.6 KBit/s - 19.2 KBit/s | x |
x |
x |
x |
x |
x |
| Multimaster 9.6 KBit/s - 187.5 KBit/s | x |
x |
x |
x |
x |
|
| MPI-Bus | ||||||
| 19.2 KBit/s | x |
x |
x |
x |
x |
x |
| 187.5 KBit/s | x |
x |
x |
x |
x |
x |
| 1.5 MBit/s | x |
x |
x |
x |
x |
|
| Profibus | ||||||
| 9.6 KBit/s | x |
x |
x |
x |
x |
|
| 19.2 KBit/s | x |
x |
x |
x |
x |
x |
| 45.45 KBit/s | x |
x |
x |
x |
x |
|
| 93.75 KBit/s | x |
x |
x |
x |
x |
|
| 187.5 KBit/s | x |
x |
x |
x |
x |
x |
| 500 KBit/s | x |
x |
x |
x |
x |
|
| 1.5 MBit/s | x |
x |
x |
x |
x |
|
| 3.0 MBit/s | x |
x |
x |
x |
x |
|
| 6.0 MBit/s | x |
x |
x |
x |
x |
|
| 12.0 MBit/s | x |
x |
x |
x |
x |
|
| Profibus-Profil | ||||||
| DP | x(12) |
x |
x |
x |
x |
x |
| Standard | x(12) |
x |
x |
x |
x |
x |
| Universell(DP/FMS) | x |
x |
x |
x |
x |
|
| RS 232 | ||||||
| 9.6 KBit/s | x(19) |
x(19) |
||||
| 19.2 KBit/s | x |
x |
||||
| 38.4 KBit/s | x |
x |
||||
| 57.6 KBit/s | x(9) |
x(9) |
||||
| 115.2 KBit/s | x(9) |
x(9) |
||||
| USB | ||||||
| USB 1.1 (6) | x(1) |
x |
x(2) |
|||
| LAN | ||||||
| 10/100BaseTx | x(7) |
x |
||||
| TeleService Betrieb | ||||||
| mit S7-300/400 | x(14)(18) |
x(14)(18) |
||||
| Baudraten bei TS-Betrieb direkt am PC | ||||||
| 9.6 KBit/s | x |
x |
||||
| 19.2 KBit/s | x |
x |
||||
| 38.4 KBit/s | x(8) |
x(8) |
||||
| 57.6 KBit/s | x(8) |
x(8) |
||||
| Baudraten bei TS-Betrieb direkt am Modem | ||||||
| 9.6 KBit/s | x |
x |
||||
| 19.2 KBit/s | x |
x |
||||
| 38.4 KBit/s | x |
x |
||||
| 57.6 KBit/s | x |
x |
||||
| 115.2 KBit/s | x |
x |
||||
| HMI | ||||||
| 9.6 KBit/s | x |
x |
x(13) |
x(13) |
x(13) |
x(13) |
| 19.2 KBit/s | x |
x |
x(13) |
x(13) |
x(13) |
x(13) |
| 38.4 KBit/s | x |
x |
x(13) |
x(13) |
x(13) |
x(13) |
| 57.6 KBit/s | x |
x |
x(13) |
x(13) |
x(13) |
x(13) |
| 115.2 KBit/s | x |
x |
x(13) |
x(13) |
x(13) |
x(13) |
| Update | ||||||
| Firmware-Update | x(10) |
x(10) |
x(15) |
x(15) |
x(15) |
x(15) |
| Eingabe/Onlinehilfe | ||||||
| Bedientastenfeld | x |
x |
x |
|||
| Display | x |
x |
x |
x |
||
| Gleichzeitige PG Verbindungen | ||||||
| PLCVCOM | x |
1 |
1 |
8 |
1 |
8 |
| RFC1006 | x |
x |
||||
| Gleichzeitige AG Verbindungen | ||||||
| Passiver Teilnehmer | 1 |
15 |
15 |
15 |
15 |
15 |
| Aktiver Teilnehmer | 126 |
126 |
126 |
126 |
126 |
126 |
| Weitere Funktionen | ||||||
| Webserver zur Konfiguration | x |
x |
||||
| Status/Steuern Variable(20) | x |
x |
||||
| S7 an S7/S5 DB Austausch(20) | x |
x |
||||
| S5 an MPI DB Austausch(20) | x |
|||||
| S7 an MPI (Send/Fetch)(20) | x |
x |
||||
| Profinet Gateway(20) | x |
x |
||||
| MPI-Printer(Netzwerk, lpr)(20) | x |
x |
||||
| Galvanische Trennung | ||||||
| zum Bus (Schirm durchverbunden) | 1KV |
1KV |
1KV |
1,5KV |
1KV |
1,5KV |
| Befestigung | ||||||
| Wandmontage (mit opt. Wandmontage-Set) |
x |
x |
x |
x |
||
| Nachrüstung mit | ||||||
| CheapConn+Kabel | x |
x |
x |
x |
||
| Unterstützt | ||||||
| WIN 98 | x |
x(3) |
x |
x |
||
| WIN 98 SE | x |
x |
x |
x |
x |
x |
| WIN ME | x |
x |
x |
x |
x |
x |
| WIN NT | x |
x(5) |
x(5) |
x |
x(5) |
|
| WIN 2000 | x |
x |
x |
x |
x |
x |
| WIN XP Home (4) | x |
x |
x |
x |
x |
x |
| WIN XP Professional | x |
x |
x |
x |
x |
x |
| Vista(32bit) | x |
x |
x |
x |
x |
x |
(1) nur mit USB-Kabel Stecker <-> Stecker, Typ A <-> A, Artikelnummer: 9352.1
(2) nur mit USB-Kabel Stecker <-> Stecker, Typ A <-> Mini B, Artikelnummer:
9352.3
(3) nur serielle Kommunikation
(4) Siemens Step7 V5.2 und höher sind mit diesem Betriebssystem nicht ablauffähig
(5) USB-Kommunikation nur mit speziellem Treiber für Win NT möglich
(6) USB 2.0 ist abwärtskompatibel zu 1.1
(7) Kabel ist ausgelegt für direkten Anschluss an PC-Netzwerkkarten-Buchse.
Es kann ebenfalls an einem HUB/Switch mit Uplink-Port oder an einem HUB/Switch
mit automatischer Erkennung der Belegung und Anpassung betrieben werden
(8) nur in Verbindung mit MPI-Speed-Treiber („Dauer-Aktiv“)
(9) Siemens Step7 unterstützt diese Baudraten nur mit MPI-Speed-Utility
(10) Update direkt mit PC oder über Tele-Network wenn das Kabel an einem
Gerät der Tele-Network-Familie (Tele-Link, Tele-Book oder Tele-Professional)
angeschlossen ist
(11) nur in der Betriebsart: MultiMaster-Mode
(12) bis zu einer maximalen Baudrate von 187.5 KBit/s
(13) bei dieser Übertragung ist die Baudrate irrelevant, da mittels eines
virtuellen COM-Port kommuniziert wird
(14) mit Verwendung des TS-Adapterstück / Artikelnummer: 9350.TS
(15) Update direkt mit PC über virtuellen COM-Port
(18) Betrieb erfordert Step 7 mit Zusatzsoftware Tele-Service (TS) von Siemens
(19) nur bei PPI-Kommunikation möglich
(20) kostenpflichtige Option
