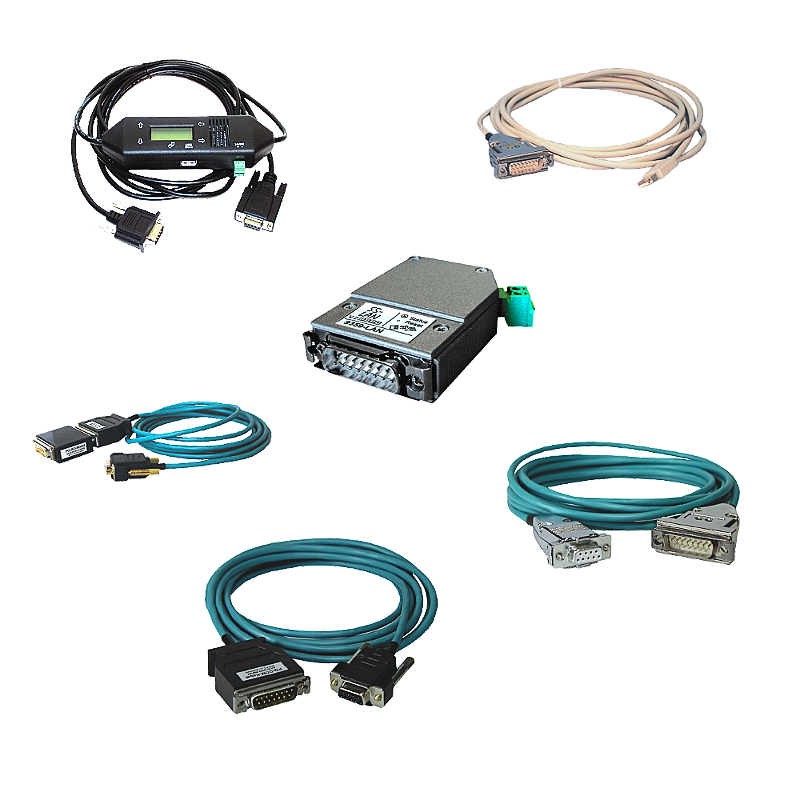

S5 - Interfacekabel

Mit jeder Schnittstelle Ihres PCs an die S5-Steuerung

• multifunktional, mehrere Funktionen in einem Produkt vereint
• günstige Alternative zu teuren Original-Produkten

Einsatztabelle:

	PG-UNI + PG-UNI-II	S5-LAN	PG-USB	PG-COM	PG-ISO-SET
Gerätetyp
S5-90U	x	+ext. 24V	x	x	x
S5-95U	x	+ext. 24V	x	x	x
S5-100U	x	+ext. 24V(2)	x	x	x
S5-115U	bei 944 + 9359-8	bei 944 + 9359-8 +ext. 24V	x	x	x
S5-135U	x	x	x	x	x
S5-155U	x	x	x	x	x
S5-AG110S	+9359-5-150 + 9359-4	+9359-5-150 + 9359-4 + ext. 24V	+9359-5-150-USB		+9359-5-150 + 9359-4(1)
S5-AG130W/B	+9359-5-150 + 9359-4	+9359-5-150 + 9359-4 + ext. 24V	+9359-5-150-USB		+9359-5-150 + 9359-4(1)
S5-AG150A/K/S/U	+9359-5-150 + 9359-4	+9359-5-150 + 9359-4 + ext. 24V	+9359-5-150-USB		+9359-5-150 + 9359-4(1)
CP-143	x		x		x
CP-521	+CP521 Adapter				+CP521 Adapter(1)
CP-523	+CP523 Adapter				+CP523 Adapter(1)
CP-525	+9359-5		+9359-USB		+9359-5(1)
CP-526	x		x		x
CP-527	x		x		x
CP-528	x		x		x
CP-544	x		x		x
CP-5430	x		x		x
CP-5431	x
IP-252	x		x		x
IP-247	x		x		x
IP-252	x		x		x
IP-266	+9359-4		x		+9359-4(1)
WF-470	+9359-4 + 9359-5-WF470		+9359-5-WF470-USB		+9359-5-WF470 + 9359-4(1)
SIN-805	+9359-6	+9359-6 + ext. 24V	+9359-6-USB		+9359-6(1)
SIN-820	+9359-6	+9359-6 + ext. 24V	+9359-6-USB		+9359-6(1)
SIN-840	+9359-6	+9359-6 + ext. 24V	+9359-6-USB		+9359-6(1)
SIN-850	+9359-6	+9359-6 + ext. 24V	+9359-6-USB		+9359-6(1)
SIN-880	+9359-6	+9359-6 + ext. 24V	+9359-6-USB		+9359-6(1)
Max. Verlängerung:	300m (UNI-Verlängerung)	300m (S5-LAN-Verläng.) +ext. 24V	100m (PG-USB-Verläng.)		300m (UNI-Verlängerung)

(1) ISO-Adapter kann nicht verwendet werden, da die nötige Versorgungsspannung auf der PG-Schnittstelle der Baugruppe nicht vorhanden ist.
(2) Bei der CPU 6ES5 102-8MA02 Ausgabestand 3 wird zusätzlich der PG-ISO-Adapter oder Netzadapter benötigt.

	S5-LAN++ Industrial Ethernet - TCP/IP für jede SIMATIC-S5 über die PG-Schnittstelle
	PG-USB Koppelt den PC (USB-Schnittstelle Typ A) mit der 15 pol. X4/X5 Schnittstelle der SPS
	S5anMPI Verbindet die S5-Steuerung mit einer S7-Steuerung
	PG-COM Koppelt den PC (9 pol. COM-Schnittstelle) mit der 15 pol. X4/X5 Schnittstelle der SPS

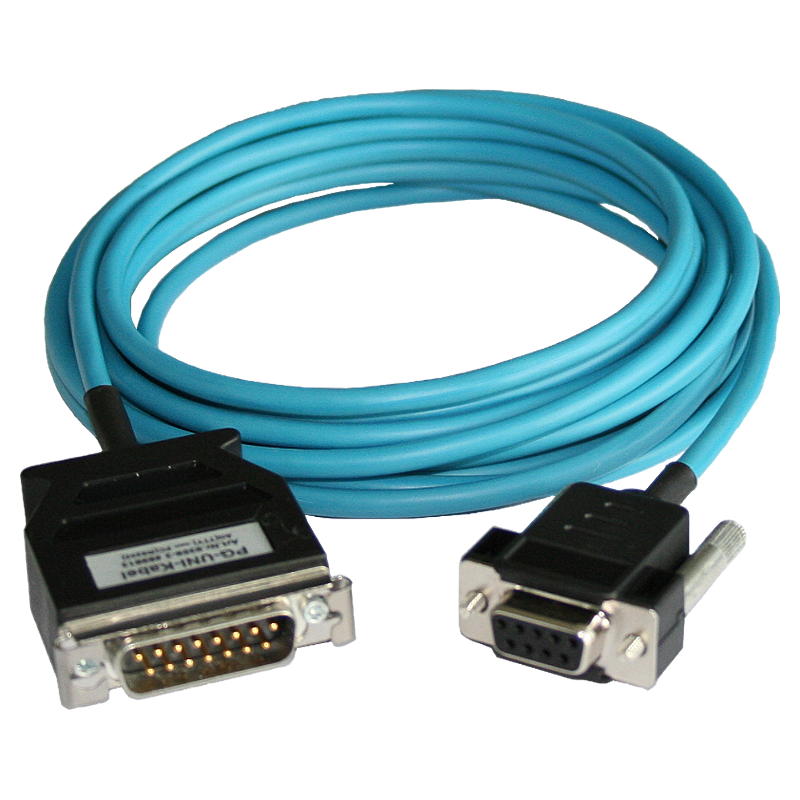

	PG-UNI Koppelt den PC (9 pol. COM-Schnittstelle) mit der 15 pol. X4/X5 Schnittstelle der SPS
	PG-UNI II Koppelt den PC (9 pol. COM-Schnittstelle) mit der 15 pol. X4/X5 Schnittstelle der SPS
	PG-ISO-SET SPS-Kommunikation mit 1000V galvanischer Trennung ohne Fremdenergie
	Sonstige Interfacekabel zusätzliche Adapter für die S5-Interfacekabel, um weitere Steuerungen programmieren zu können
