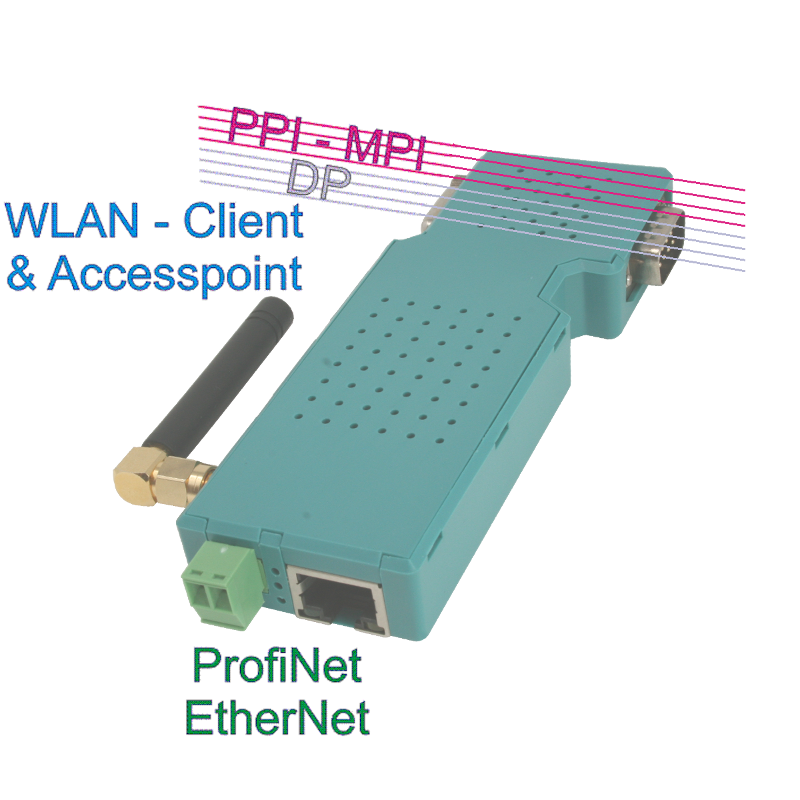

S7-WLAN-Bridge
Kabelloses Programmieren mit einem S7-LAN direkt am Laptop oder im Firmennetzwerk
- Anbindung eines Netzwerkteilnehmers via WLAN an einen Access Point

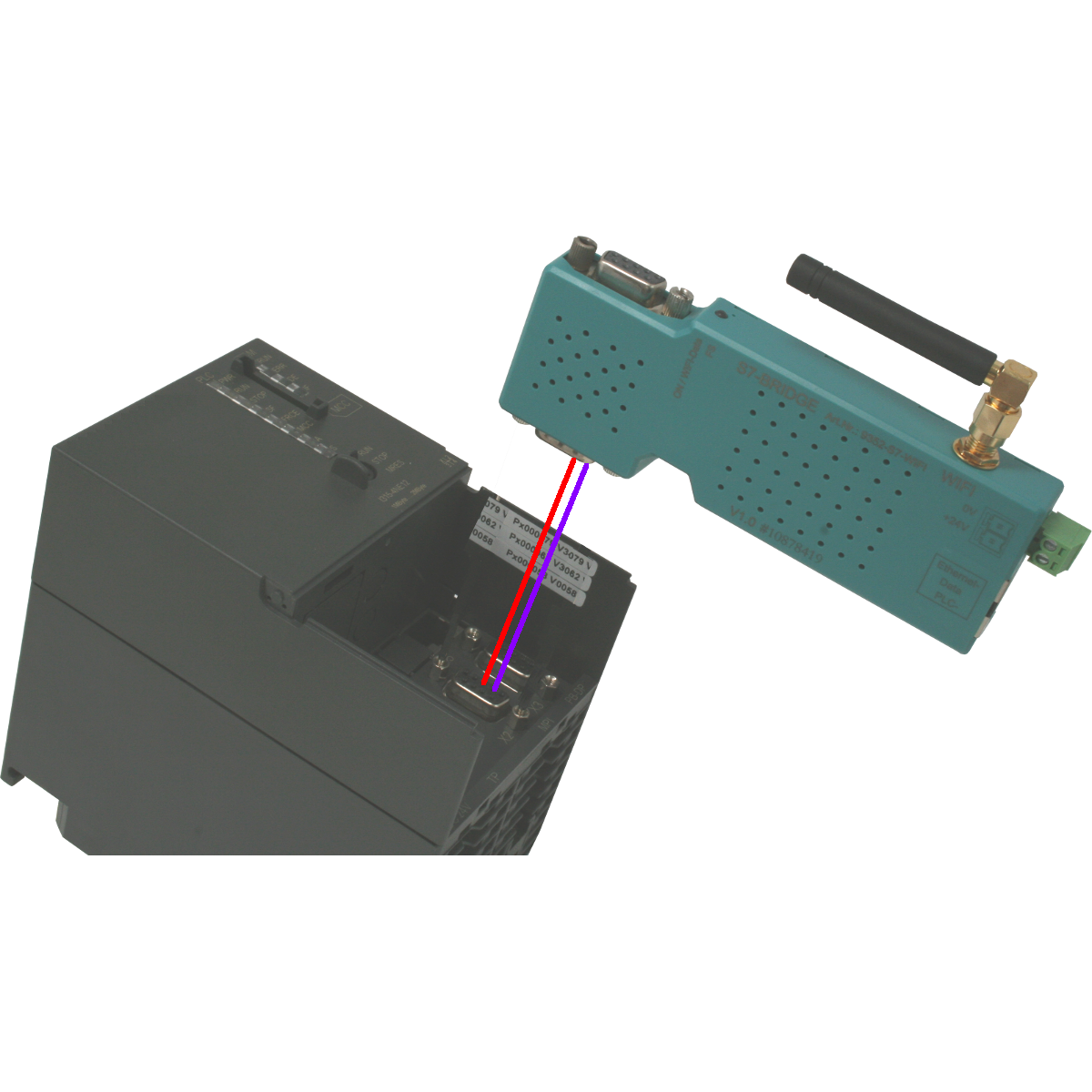

- Zur Kopplung mit einer S7-SPS-Steuerung wird ein S7-LAN benötigt
- Ad-hoc fähig für direktes Programmieren mit dem Laptop
- Autonegotiation an der RJ45-Ethernetbuchse
- Stromversorgung aus der S7-Steuerung oder extern, während der Konfiguration über USB vom PC
- Mit kompletter PG - Diagnosebuchse
- Einfaches parametrieren über USB
- CE/EMV gerechter Aufbau
- Auch für S7-1200 verwendbar
| Technische Daten: | |
| Voraussetzung: | Programmieradapter von LAN auf MPI/Profibus wie S7-LAN oder MPI-LAN wird benötigt! |
| Versorgungsspannung: | 24V/DC +/- 20% 5V/DC USB |
| Leistungsaufnahme: | 1,2 Watt |
| Anzeige: | 2 Status-LEDs |
| Bedienung/Konfiguration: | S7BridgeConfig-Software |
| Schnittstellen: |
zum S7-LAN:
10/100BaseTX RJ45-Ethernetbuchsezum PG/PC:
9pol. PG/Diagnose-BuchseWLAN Verbindung (802.11 b/g) Mini-USB-B-Buchse (zur Konfiguration) |
| Betriebstemperatur: | 5 - 55°C |
| Gehäuse: | ABS-Kunststoffgehäuse |
| Abmessungen: | 65 x 43 x 17 mm |

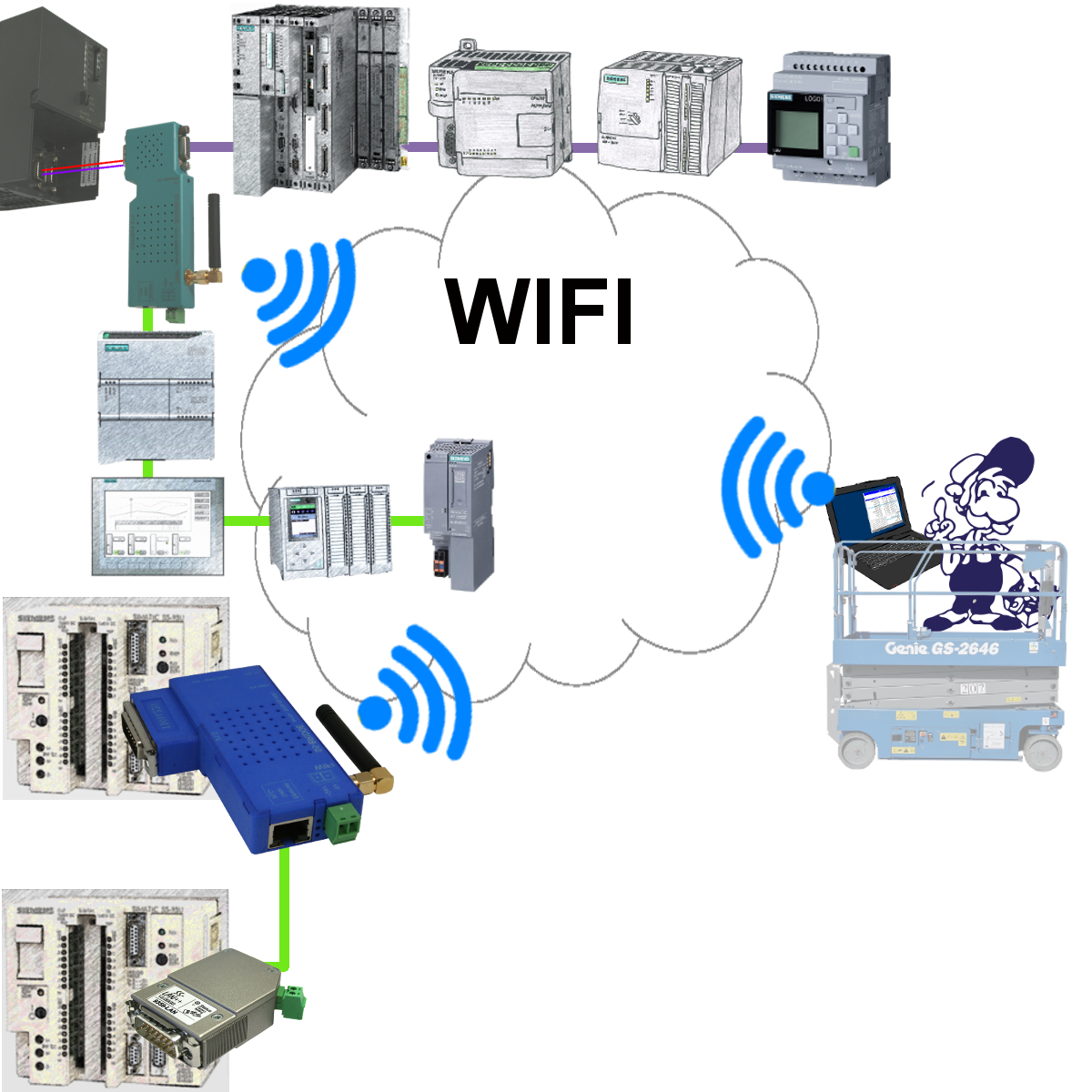

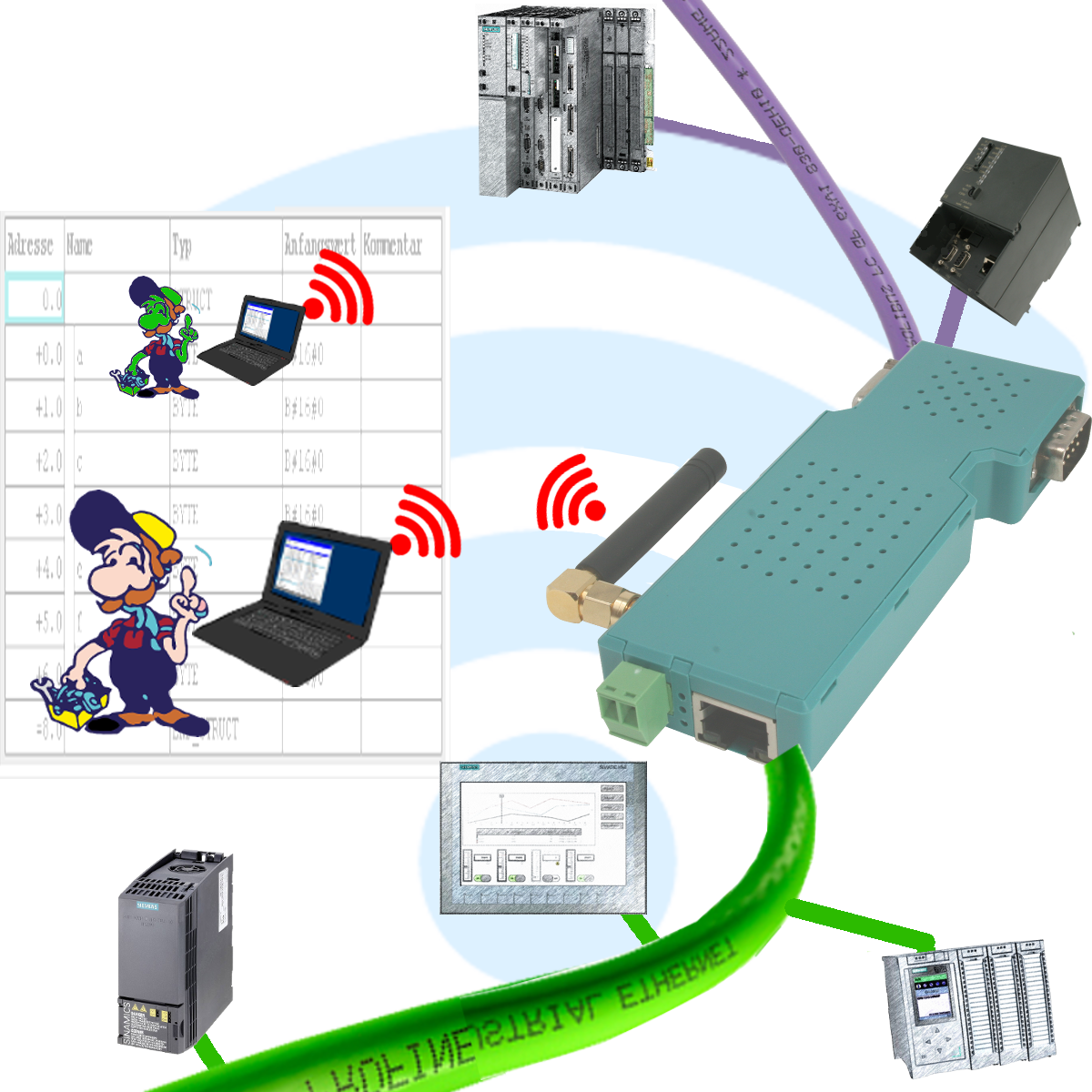

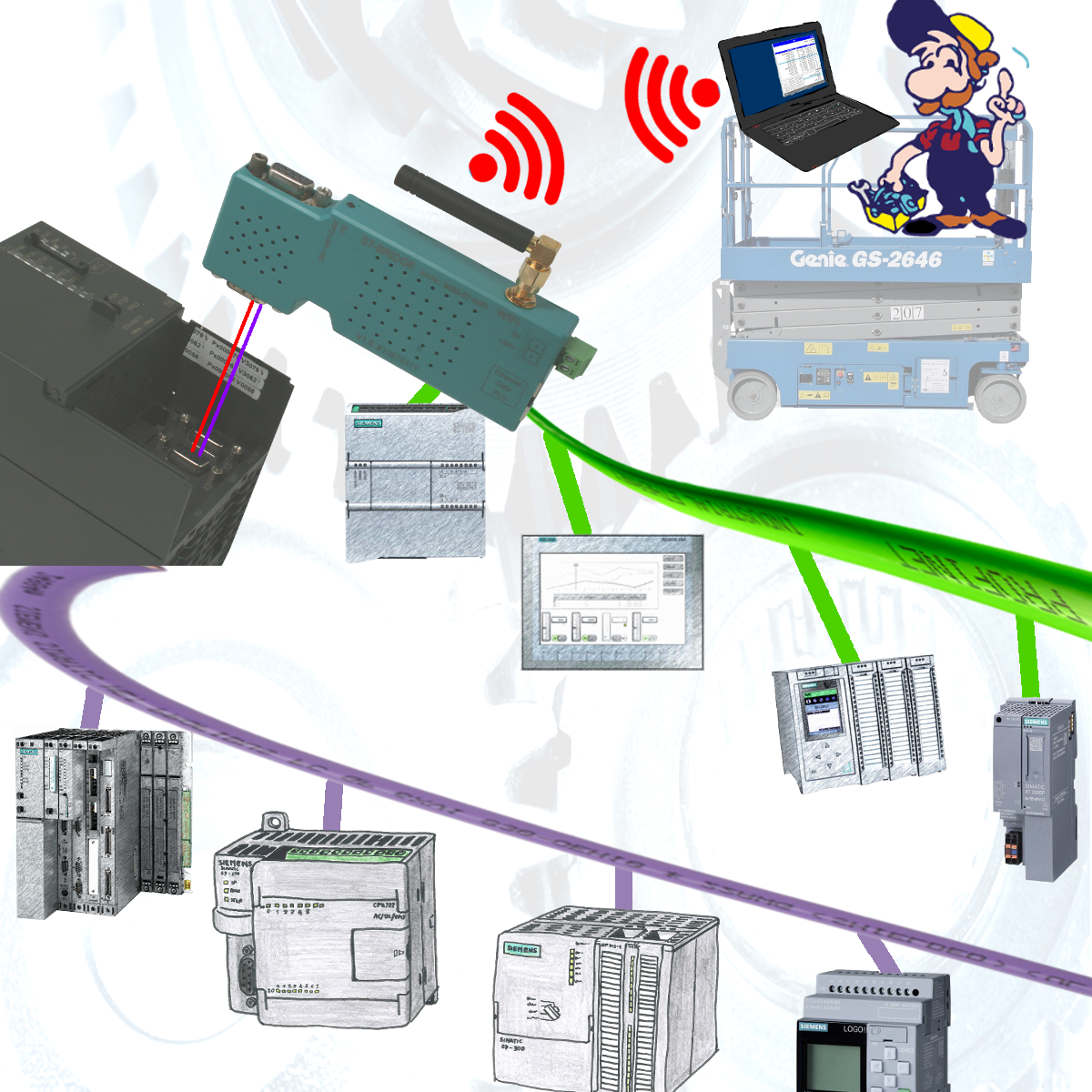

Ohne LAN-Kabel um die Steuerung  Sie befinden sich vor Ort an Ihrer Anlage und sollten sich um die Maschine bewegen und gleichzeitig steuern/beobachten. Kein Problem, Sie parametrieren die S7-WLAN-Bridge, schließen das S7-LAN an und verbinden sich mit einem Access-Point vor Ort oder mit dem Ad-hoc-Netzwerk Ihres Laptops und sind online auf der Steuerung.
| |
zu den Bestelldaten
| Artikel: | |||||
|---|---|---|---|---|---|
| Art. Nr. | Name | Preis | Menge | ||
| 9352-S7-WLAN-Bridge | S7-WLAN-Bridge Anbindung eines Netzwerkteilnehmers via WLAN an einen Access-Point oder im AdHoc-Betrieb |
249,- € |   |
||
zu den Bestelldaten
| notw. Zubehör: | |||||
|---|---|---|---|---|---|
| Art. Nr. | Name | Preis | Menge | ||
| 9352-LANCON | S7-LAN Connector Ethernetmodul auf PPI/MPI/Profibus |
399,- € | |
||
zu den Bestelldaten
| Zubehör: | |||||
|---|---|---|---|---|---|
| Art. Nr. | Name | Preis | Menge | ||
| 9352-WLAN-ANT | Magnetfußantenne für S7-WLAN-Bridge, WLAN-Klemme Kabellänge: 3m |
78,- € | |
||
| 9636-TCPIP.02M | Patchkabel 0.25m, Cat5e, geschirmt RJ45 Stecker <=> RJ45 Stecker, 1:1 |
14,- € | |
||
| 9352.3 | USB-Kabel Stecker/Stecker Typ A-B_Mini 3m USB 1.1 / 2.0 bis 480 Mbit |
23,- € | |
||
