TELE-BOOK (TB)
SPS-Fernwartung auch aus dem Auto möglich, durch 12V Versorgung
• gesichertes Modemprotokoll, keine Zusatzsoftware nötig
• hoher Datendurchsatz
• alle Onlinefunktionen möglich
• einfache Handhabung durch Menüführung und Anzeige im Klartext
• einfache und schnelle Konfiguration durch den Menüpunkt "Erstkonfiguration"
• durch mehrstufige Passwortebenen ist ein hoher Datenschutz vorhanden
• Kostenoptimierung durch Rückruf-Funktion
• Telefonbuch integriert
• kompatibel zu allen TELE-Network-Geräten
• EMV-gerechter Schaltungsaufbau
• andere SPS-Protokolle mit dem optionalen Tele-Manager nachladbar
• Software-Updates über Telefonleitung übertragbar
• inkl. Steckernetzteil
• hoher Datendurchsatz
• alle Onlinefunktionen möglich
• einfache Handhabung durch Menüführung und Anzeige im Klartext
• einfache und schnelle Konfiguration durch den Menüpunkt "Erstkonfiguration"
• durch mehrstufige Passwortebenen ist ein hoher Datenschutz vorhanden
• Kostenoptimierung durch Rückruf-Funktion
• Telefonbuch integriert
• kompatibel zu allen TELE-Network-Geräten
• EMV-gerechter Schaltungsaufbau
• andere SPS-Protokolle mit dem optionalen Tele-Manager nachladbar
• Software-Updates über Telefonleitung übertragbar
• inkl. Steckernetzteil
| Technische Daten: | |
| Versorgungsspannung: | 24V/DC (12 - 36V) |
| Leistungsaufnahme: | 3 Watt |
| Anzeige: | aussagekräftiges LCD-Display |
| Bedienung/Konfiguration: | integrierte Tastatur Tele-Manager |
| Schnittstellen: |
zur AG:
RS232: 9,6 KBd - 115,2 KBd / komplett belegtzum PG/PC:
TTY/20mA Stromschleife (100 % mechanisch und elektr. kompatibel)RS232: 9,6 KBd - 115,2 KBd / mit 1zu1-Kabel an den PC sonstige:
1 x PCMCIA |
| Integrierte Modem: | - |
| Betriebstemperatur: | 5 - 55°C |
| Gehäuse: | pulverbeschichtetes Metalltischgehäuse |
| Abmessungen: | 233 x 162 x 39 mm |
Einsatz im PKW mit 12V Versorgung ![]() Sie sind im PKW unterwegs und Ihr Mitarbeiter meldet Ihnen
eine Störung. Was nun? Den nächsten Rastplatz anfahren und versuchen
eine Telefonleitung zu bekommen oder das Problem im Kopf zu lösen? Sie
fahren den nächsten Parkplatz an und starten Ihr Tele-Book, welches Sie am
Zigarettenanzünder Ihres PKW angeschlossen haben und bauen eine Verbindung
zur Anlage auf. Mit dem Notebook beheben Sie das Problem in Kürze.

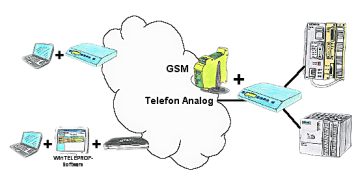

| Fernwartung / Fernwirken von SPS-Steuerungen ![]() Der Zugriff auf die angeschlossene SPS-Steuerung erfolgt
mittels einer Kopplung über Analog-, ISDN- (mit AB-Adapter), sowie über
GSM-Strecke (mit ext. GSM-Modem).
|
SPS-Kopplung (Datenaustausch zwischen SPS-Steuerungen) ![]() Ihre Pumpstationen melden über das Telefonnetz der Zentralsteuerung
die Pegelstände. Die Zentrale selbst kann natürlich auch den Unterstationen
Befehle/Meldungen übertragen. Dazu wird keine Standleitung benötigt,
es reicht ein „normaler“ Telefonanschluss da die Geräte
nach erfolgter Meldung die Leitung wieder trennen.
| Störmeldungsversand von der SPS ausgelöst ![]() Ihre Außenstation meldet Ihnen zyklisch den momentan
aktuellen Wert oder im Störfall den Zustand per FAX, auf Ihr Handy als
SMS oder auch an Ihren Pager.
|

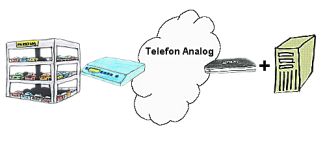

ASCII-Daten zu einem PC senden ![]() Ihr Parkhaus bzw. die Steuerung sendet Ihnen die Belegung/
Auslastung auf einen PC mit Modem, so dass Sie die Daten zur Weiterverarbeitung
verwenden können.

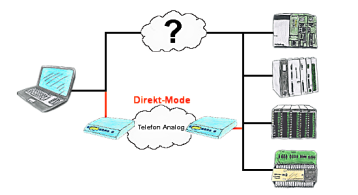

| Direkt-Mode „verlängerte serielle Schnittstelle“ ![]() Sie haben in Ihrer Anlage eine Steuerung,
Datenlogger oder Umrichter integriert, deren Protokoll nicht unterstützt
wird. Kein Problem, über den Direktmode werden die Zeichen, die der PC
im Büro sendet über die Telefonleitung übertragen und vor Ort
vom TP/TB wiedergegeben. Der Rückweg ist identisch. So steht Ihnen in diesem
fall ebenfalls eine Kommunikation zu diesen Baugruppen über die Fernwartung
zur Verfügung.
|
zu den Bestelldaten
| Artikel: | |||||
|---|---|---|---|---|---|
| Art. NR. | Name | Preis | Menge | ||
| 9380 | TELE-BOOK SPS-Fernwartung als AG- oder PG-TELE umschaltbar |
1099,- € | |||
zu den Bestelldaten
| Optionen: | |||||
|---|---|---|---|---|---|
| Art. NR. | Name | Preis | Menge | ||
| 9370-11 | Option ASCII-TELE | 251,- € | |||
| 9370-3 | Option FAX-TELE | 251,- € | |||
| 9370-7 | Option H1 mit CP-Kabel | 251,- € | |||
| 9370-6 | Option L1 mit CP-Kabel | 251,- € | |||
| 9370-5 | Option L2 mit CP-Kabel | 251,- € | |||
| 9370-2 | Option SPS-TELE | 251,- € | |||
| 9370.A | Option TP+TB AEG TELE-PROFessional für AEG A120,A250 AG- oder PG-TELE umschaltbar |
1273,- € | |||
| 9370.AB | Option TP+TB Allen-Bradley TELE-PROFessional für Allen-Bradley AG- oder PG-TELE umschaltbar |
1273,- € | |||
| 9370.B | Option TP+TB Bosch TELE-PROFessional für Bosch |
1273,- € | |||
| 9370.G | Option TP+TB GE-Fanuc TELE-PROFessional für GE-Fanuc |
1273,- € | |||
| 9370.KM | Option TP+TB Klöckner-Moeller TELE-PROFessional für Klöckner-Moeller |
1273,- € | |||
| 9370.M | Option TP+TB Mitsubishi TELE-PROFessional für Mitsubishi |
1273,- € | |||
| 9370.P | Option TP+TB Pilz TELE-PROFessional für Pilz PSS |
1273,- € | |||
| 9370.T | Option TP+TB Telemechanique TELE-PROFessional für Telemechanique |
1273,- € | |||
zu den Bestelldaten
| Zubehör: | |||||
|---|---|---|---|---|---|
| Art. NR. | Name | Preis | Menge | ||
| 9391.1 | 24V DC Steckernetzteil 625mA Primär 110V - 240 VAC Euro+USA-Stecker |
39,- € | |||
| 9381.KABEL | Analogkabel für TAE-Modem PCMCIA | 51,- € | |||
| 9370-ISDN | ISDN-Adapter für analoge Endgeräte | 251,- € | |||
| 9370-COM | Serieller PCMCIA-Adapter für TP + TB |
205,- € | |||
| 9371-6 | Servicetasche für TP, TB + TP-II-FLAT |
59,- € | |||
| 9372-24 | Stecker 3-polig groß | 2,- € | |||
| 9381 | TAE-Modem PCMCIA-Karte für TELE-BOOK | 205,- € | |||
| 9370-TAE | TAE-Telefon-Anschlussdose | 20,- € | |||
| 9380-9S | Verbindungskabel TELE-Book an Slot-SPS von Siemens |
51,- € | |||
