DownloadsTELE-PROFessional-II (TP-II)
Programmieren von S5- und S7-Steuerungen per Telefon aus der Ferne
• gesichertes Modemprotokoll, keine Zusatzsoftware nötig
• UMTS- / VPN- / Internet-Betrieb
• auch für SPS mit ProfiNet
• SMS und Fax Versand direkt aus S7-300/400 (keine SPS-Programmierung notwendig)
• Analogmodem koppelt automatisch über ISDN
• mit integrierter CP-343-1 / 443-1 Funktionalität
• Ethernet auch für Routerfunktionen
• PCMCIA-Steckplätze für Erweiterungen (Speicherkarten / spezielle Modemkarten(GSM) / WLAN)
• kompatibel zu den Vorgängermodellen (TELE-Prof / TELE-Book / TELE-Link)
• auch als TCP/IP-Router
• S7-Variablenanzeige über Web-Browser
• S7-Fernwartung mit MPI-Interface
• S5-Fernwartung (Zugriff auf alle S5 direkt / über H1, L1, L2 und KOR/MUX)
• integriertes Telefonbuch
• Rückruf des Partners möglich
• Software Update per PC (LAN) bzw. von Gerät zu Gerät möglich
• UMTS- / VPN- / Internet-Betrieb
• auch für SPS mit ProfiNet
• SMS und Fax Versand direkt aus S7-300/400 (keine SPS-Programmierung notwendig)
• Analogmodem koppelt automatisch über ISDN
• mit integrierter CP-343-1 / 443-1 Funktionalität
• Ethernet auch für Routerfunktionen
• PCMCIA-Steckplätze für Erweiterungen (Speicherkarten / spezielle Modemkarten(GSM) / WLAN)
• kompatibel zu den Vorgängermodellen (TELE-Prof / TELE-Book / TELE-Link)
• auch als TCP/IP-Router
• S7-Variablenanzeige über Web-Browser
• S7-Fernwartung mit MPI-Interface
• S5-Fernwartung (Zugriff auf alle S5 direkt / über H1, L1, L2 und KOR/MUX)
• integriertes Telefonbuch
• Rückruf des Partners möglich
• Software Update per PC (LAN) bzw. von Gerät zu Gerät möglich
| Technische Daten: | |
| Versorgungsspannung: | 24V/DC +/- 20% |
| Leistungsaufnahme: | 15 Watt |
| Anzeige: | aussagekräfitges LCD Display 5 Status LEDs |
| Bedienung/Konfiguration: | integrierte Tastatur WEB-Browser |
| Schnittstellen: |
zur AG:
PPI/MPI/Profibusschnittstelle: 9,6 KBd - 12 MBdTTY/20mA Stromschleife (AG-TELE aktiv, SPS Steuerung passiv) RS232: 9,6 KBd - 115,2 KBd / komplett belegt zum PG/PC:
10/100BaseTX RJ45-EthernetbuchseTTY/20mA Stromschleife (100 % mechanisch und elektr. kompatibel) RS232: 9,6 KBd - 115,2 KBd / mit 1zu1-Kabel an den PC sonstige:
2xUSB, 2xPCMCIA |
| Integrierte Modem: | 33K6 HIGH-SPEED, V.42/BIS MNP5 Analogmodem ISDN (Euro ISDN + 1TR6) |
| Betriebstemperatur: | 5 - 55°C |
| Gehäuse: | pulverbeschichtetes Metallgehäuse mit Montageflansch und Hutschienenmontage |
| Abmessungen: | Flat 300 x 175 x 70 mm Hoch 67 x 280 x 170 mm |
Fernwartung / Fernwirken von SPS-Steuerungen  Der Zugriff auf die angeschlossene SPS-Steuerung erfolgt
mittels einer Kopplung über Analog-, ISDN-, gemischte Analog-ISDN-, GSM-,
UMTS-Strecke sowie über das Internet.
| Analog und ISDN - wie kommen die beiden zusammen?  Sie haben vor Ort als Infrastruktur ISDN, aber im Büro einen analogen Anschluss. Kein Problem, Sie installieren bei Ihrem Kunden ein TP-II-Gerät und aktivieren im Gerät die Emulation. Jetzt werden die Modemsignale digitalisiert über ISDN übertragen und Sie haben Ihre benötigte Verbindung. So können Sie trotz unterschiedlicher Systeme kommunizieren und müssen nicht Ihren Kunden behelligen Ihnen einen analogen Anschluss zur Verfügung zu stellen. |
Router – Mode (Zugriff auf das Netz ohne Router)  Das Tele-Prof-II kann auch als Router für den Zugriff
vom PC aus mittels einer DFÜ-Verbindung eingesetzt werden, so dass
eine Kommunikation mit dem sich dahinter verborgenen Netzwerk ergibt. Des weiteren
kann mit der TP-II <=> TP-II-Strecke eine Netzwerkverbindung hergestellt
werden, wobei sich aber der IP-Adress-Stamm unterscheiden muss.
| S7-CP-Ersatz (ohne LAN-CP auf die SPS-Steuerung)  Sie haben eine S7-SPS-Steuerung ohne CP343-1 oder CP443-1
und ein TP-II als Fernwartungsgerät? Dann aktivieren Sie im TP-II den CP-Mode
und Ihre Visualisierung geht sofort über LAN über das TP-II ONLINE.
|

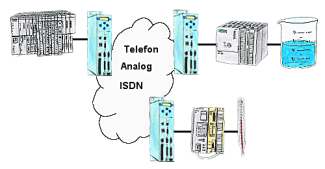

SPS-Kopplung (Datenaustausch zwischen SPS-Steuerungen)  Ihre Pumpstationen melden über das Telefonnetz der Zentralsteuerung
die Pegelstände. Die Zentrale selbst kann natürlich auch den Unterstationen
Befehle/Meldungen übertragen. Dazu wird keine Standleitung benötigt,
es reicht ein „normaler“ Telefonanschluss, da die Geräte nach
erfolgter Meldung die Leitung wieder trennen.

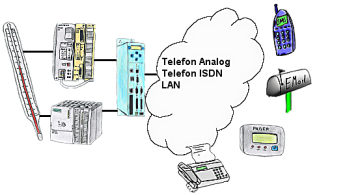

| Störmeldungsversand von der SPS ausgelöst  Ihre Außenstation meldet Ihnen zyklisch den momentan
aktuellen Wert oder im Störfall den Zustand per FAX, auf Ihr Handy als
SMS, an Ihren Pager oder auch als E-Mail.
|

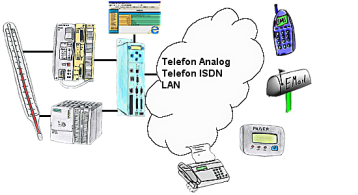

Störmeldungsversand ohne SPS-Programm zu ändern  Ihre Außenstation meldet Ihnen zyklisch den momentan
aktuellen Wert oder im Störfall den Zustand per FAX, auf Ihr Handy als
SMS, an Ihren Pager oder auch als E-Mail. Und das ohne einen Eingriff im SPS-Programm.
Hier werden die Variablen und Aktionen im TP-II hinterlegt und ausgeführt.
| Fernwartung mehrerer SPS-Steuerungen zentralisiert  Sie haben mehrere SPS-Steuerungen die Sie zentral an einem
Punkt fernwarten müssen? Kein Problem, Sie schließen an diesem zentralen
Punkt Ihre Steuerungen am KOR/MUX-Tele-Switch an, verbinden diesen mit dem TP-II
und nach Connect können Sie dann über die Pfadanwahl Ihrer Step5-Software
ONLINE gehen. Selbstverständlich ist der KOR/MUX-Tele-Switch kaskadierbar,
so dass Sie alle möglichen 30 Teilnehmer anschließen können.
|

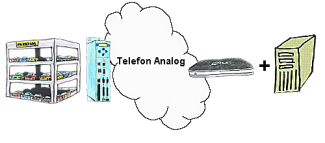

ASCII-Daten zu einem PC senden  Ihr Parkhaus bzw. die Steuerung sendet Ihnen die Belegung
/ Auslastung auf einen PC mit Modem, so dass Sie die Daten zur Weiterverarbeitung
verwenden können.

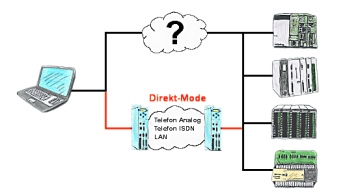

| Direkt-Mode „verlängerte serielle Schnittstelle“  Sie haben in Ihrer Anlage eine nicht unterstützte Steuerung
oder Datenlogger oder Umrichter integriert, dessen Protokoll nicht unterstützt
wird. Kein Problem, über den Direktmode werden die Zeichen, die der PC
im Büro sendet über die Telefonleitung übertragen und vor Ort
vom TP-II wiedergegeben. Der Rückweg ist identisch. So steht Ihnen in diesem
Fall ebenfalls eine Kommunikation zu diesen Baugruppen über die Fernwartung
zur Verfügung.
|
Datenlogger mit FTP-Schnittstelle  Sie benötigen einen Datenlogger, der spezifizierte Daten
von der SPS mitschneidet und Sie je nach Bedarf die Daten per FTP abholen. Kein
Problem, mit der Datenlogger-Option sofort mit dem Gerät machbar.
|
zu den Bestelldaten
| Artikel: | |||||
|---|---|---|---|---|---|
| Art. NR. | Name | Preis | Menge | ||
| 9372-OEM | TELE-PROFessional II weltweiter Einsatz OEM - Version (ohne Zubehör) |
1188,- € |   |
||
zu den Bestelldaten
| Varianten: | |||||
|---|---|---|---|---|---|
| Art. NR. | Name | Preis | Menge | ||
| 9372-FLAT | TELE-PROFessional II weltweiter Einsatz "FLAT" flache Bauform / OEM - Version (ohne Zubehör) |
1188,- € | |
||
zu den Bestelldaten
| Zubehör: | |||||
|---|---|---|---|---|---|
| Art. NR. | Name | Preis | Menge | ||
| 9359.1:1 | 1:1 Kabel 9-pol. D-SUB | 23,- € | |
||
| 9391.1 | 24V DC Steckernetzteil 625mA Primär 110V - 240 VAC Euro+USA-Stecker |
39,- € | |
||
| 9391-MT | Befestigungs-Set für Hutschienenmontage |
25,- € | |
||
| 9636-CROSS | Crosskabel 3m, Cat5+, geschirmt beidseitig RJ45-Plug |
10,- € | |
||
| 9379.1 | MPI-/Profibusanschlusskabel 1m | 10,- € | |
||
| 9636-TCPIP | Patchkabel 3m, Cat5+, geschirmt beidseitig RJ45-Plug |
10,- € | |
||
| 9361-3 | S5-Kabel 3m Verbindung für TELE-PROF, MINI-/PG-MUX-II |
38,- € | |
||
| 9361-3.05M | S5-Kabel 5m Verbindung für TELE-PROF, MINI-/PG-MUX-II |
43,- € | |
||
| 9361-3.06M | S5-Kabel 6m Verbindung für TELE-PROF, MINI-/PG-MUX-II |
46,- € | |
||
| 9361-3.10M | S5-Kabel 10m Verbindung für TELE-PROF, MINI-/PG-MUX-II |
56,- € | |
||
| 9371-6 | Servicetasche für TP, TB + TP-II-FLAT |
59,- € | |
||
| 9372-24 | Stecker 3-polig groß | 2,- € | |
||
| 9370-TAE | TAE-Telefon-Anschlussdose | 20,- € | |
||
| 9372 | TELE-PROFessional II Starterkit ergänzend zu 9372-OEM |
162,- € | |
||
| 9370-SET | Telefonanschluss-Set 16teilig weltweiter Einsatz |
230,- € | |
||
| 9370-8-D/USA | Telefonkabel analog für Deutschland+USA | 10,- € | |
||
| 9370-8-ISDN | Telefonkabel ISDN | 10,- € | |
||
| 9370-8-BE | Telefonsonderkabel für Belgien | 23,- € | |
||
| 9370-8-DK | Telefonsonderkabel für Dänemark | 23,- € | |
||
| 9370-8-FR | Telefonsonderkabel für Frankreich | 23,- € | |
||
| 9370-8-GB | Telefonsonderkabel für Großbritanien | 23,- € | |
||
| 9370-8-NL | Telefonsonderkabel für Niederlande | 23,- € | |
||
| 9370-8-CH | Telefonsonderkabel für Schweiz | 23,- € | |
||
| 9370-8-AT | Telefonsonderkabel für Österreich | 23,- € | |
||
| 9352.1 | USB-Kabel Stecker/Stecker Typ A-A 3m | 10,- € | |
||
