MPI/PPI

Programmieradapter S7

	MPI/PPI	MPI - II	MPI - USB	MPI - LAN	S7 - USB	S7 - LAN	S7 - BRIDGE	S7 - GATE	S7 - LAN++
PPI-Bus
PPI 9.6 KBit/s - 19.2 KBit/s	x	x	x	x	x	x	x	x	x
Multimaster 9.6 KBit/s - 187.5 KBit/s		x	x	x	x	x	x	x	x
MPI-Bus
19.2 KBit/s	x	x	x	x	x	x	x	x	x
187.5 KBit/s	x	x	x	x	x	x	x	x	x
1.5 MBit/s		x	x	x	x	x	x	x	x
Profibus
9.6 KBit/s		x	x	x	x	x	x	x	x
19.2 KBit/s	x	x	x	x	x	x	x	x	x
45.45 KBit/s		x	x	x	x	x	x	x	x
93.75 KBit/s		x	x	x	x	x	x	x	x
187.5 KBit/s	x	x	x	x	x	x	x	x	x
500 KBit/s		x	x	x	x	x	x	x	x
1.5 MBit/s		x	x	x	x	x	x	x	x
3.0 MBit/s		x	x	x	x	x	x	x	x
6.0 MBit/s		x	x	x	x	x	x	x	x
12.0 MBit/s		x	x	x	x	x	x	x	x
Profibus-Profil
DP	x(12)	x	x	x	x	x	x	x	x
Standard	x(12)	x	x	x	x	x	x	x	x
Universell(DP/FMS)		x	x	x	x	x	x	x	x
RS 232
9.6 KBit/s	x(19)	x(19)
19.2 KBit/s	x	x
38.4 KBit/s	x	x
57.6 KBit/s	x(9)	x(9)
115.2 KBit/s	x(9)	x(9)
USB
USB 1.1 (6)		x(1)	x		x(2)
LAN
10/100BaseTx				x(7)		x	x	x	x
WIFI
2.4 GHz							x
TeleService Betrieb
mit S7-300/400	x(14)(18)	x(14)(18)
Baudraten bei TS-Betrieb direkt am PC
9.6 KBit/s	x	x
19.2 KBit/s	x	x
38.4 KBit/s	x(8)	x(8)
57.6 KBit/s	x(8)	x(8)
Baudraten bei TS-Betrieb direkt am Modem
9.6 KBit/s	x	x
19.2 KBit/s	x	x
38.4 KBit/s	x	x
57.6 KBit/s	x	x
115.2 KBit/s	x	x
HMI
9.6 KBit/s	x	x	x(13)	x(13)	x(13)	x(13)	x(13)	x(13)	x(13)
19.2 KBit/s	x	x	x(13)	x(13)	x(13)	x(13)	x(13)	x(13)	x(13)
38.4 KBit/s	x	x	x(13)	x(13)	x(13)	x(13)	x(13)	x(13)	x(13)
57.6 KBit/s	x	x	x(13)	x(13)	x(13)	x(13)	x(13)	x(13)	x(13)
115.2 KBit/s	x	x	x(13)	x(13)	x(13)	x(13)	x(13)	x(13)	x(13)
Update
Firmware-Update	x(10)	x(10)	x(15)	x(15)	x(15)	x(15)	x(15)	x(15)	x(15)
Eingabe/Onlinehilfe
Bedientastenfeld		x	x	x		x(21)	x(21)	x(21)	x(21)
Display	x	x	x	x		x(21)	x(21)	x(21)	x(21)
PG Verbindungen (maximal)
PLCVCOM		1	1	1	1	1	1	1	1
RFC1006				8		8	32	32	32
AG Verbindungen (maximal)
Passiver Teilnehmer	1	15	15	15	15	15	15	15	15
Aktiver Teilnehmer	126	126	126	126	126	126	126	126	126
Weitere Funktionen
Integrierte SPS-Firewall							x	x	x
Anzeige Diagnose-Puffer im WebBrowser							x	x	x
Webserver zur Konfiguration				x		x	x	x	x
Fernzugriff über vorhandene VPN-Strecke				x		x	x	x	x
Zugriff über vorhandene WLAN-Strecke				x		x	x	x	x
Status/Steuern Variable				x		x	x	x	x
S7 an S7/S5 DB Austausch				x		x	x	x	x
S5 an MPI DB Austausch		nur als S5anMPI
S7 an MPI (Send/Fetch)				x		x	x	x	x
Profinet Gateway				x		x	x	x	x
Uhrzeit in SPS von NTP-Server				x		x	x	x	x
Galvanische Trennung
zum Bus (Schirm durchverbunden)	1KV	1KV	1KV	1,5KV	1KV	1,5KV	1,5KV	1,5KV	1,5KV
Befestigung
Wandmontage (mit opt. Wandmontage-Set)	x	x	x	x
Nachrüstung mit
CheapConn+Kabel	x	x	x	x
Unterstützt
WIN 98	x	x(3)		x		x	x	x	x
WIN 98 SE	x	x	x	x	x	x	x	x	x
WIN ME	x	x	x	x	x	x	x	x	x
WIN NT	x	x(5)	x(5)	x	x(5)
WIN 2000	x	x	x	x	x	x	x	x	x
WIN XP Home (4)	x	x	x	x	x	x	x	x	x
WIN XP Professional	x	x	x	x	x	x	x	x	x
Vista(32bit)	x	x	x	x	x	x	x	x	x
Win7(32bit)	x	x	x	x	x	x	x	x	x
Win7(64bit)	(22)	x(23)	x(20)	x(20)	x(20)	x(20)	x(20)	x(20)	x(20)
Win8/8.1	(22)	x(23)	x(20)	x(20)	x(20)	x(20)	x(20)	x(20)	x(20)
Win10	(22)	x(23)	x(20)	x(20)	x(20)	x(20)	x(20)	x(20)	x(20)
Win11	(22)	x(23)	x(20)	x(20)	x(20)	x(20)	x(20)	x(20)	x(20)
(1) nur mit USB-Kabel Stecker <-> Stecker, Typ A <-> A, Artikelnummer: 9352.1 (2) nur mit USB-Kabel Stecker <-> Stecker, Typ A <-> Mini B, Artikelnummer: 9352.3 (3) nur serielle Kommunikation (4) Siemens Step7 V5.2 und höher sind mit diesem Betriebssystem nicht ablauffähig (5) USB-Kommunikation nur mit speziellem Treiber für Win NT möglich (6) USB 2.0 ist abwärtskompatibel zu 1.1 (7) Kabel ist ausgelegt für direkten Anschluss an PC-Netzwerkkarten-Buchse. Es kann ebenfalls an einem HUB/Switch mit Uplink-Port oder an einem HUB/Switch mit automatischer Erkennung der Belegung und Anpassung betrieben werden (8) nur in Verbindung mit MPI-Speed-Treiber („Dauer-Aktiv“) (9) Siemens Step7 unterstützt diese Baudraten nur mit MPI-Speed-Utility (10) Update direkt mit PC oder über Tele-Network wenn das Kabel an einem Gerät der Tele-Network-Familie (Tele-Link, Tele-Book oder Tele-Professional) angeschlossen ist (11) nur in der Betriebsart: MultiMaster-Mode (12) bis zu einer maximalen Baudrate von 187.5 KBit/s (13) bei dieser Übertragung ist die Baudrate irrelevant, da mittels eines virtuellen COM-Port kommuniziert wird (14) mit Verwendung des TS-Adapterstück / Artikelnummer: 9350.TS (15) Update direkt mit PC und TIC (18) Betrieb erfordert Step 7 mit Zusatzsoftware Tele-Service (TS) von Siemens (19) nur bei PPI-Kommunikation möglich (20) Nur mit TIC-Treiber (21) Über integrierten WebServer möglich (22) Keine Unterstützung durch Siemens Step7-Software möglich (23) Nur mit USB und mit TIC-Treiber

• Automatische Protokoll- und Baudratenerkennung (abhängig je nach Produkt von 9K6 bis 187K5)
• Schaltet sich erst in den Bus wenn es vom PG angefordert wird
• Kostenloser Firmwareupdate über das Internet
• PPI - Adapter für S7 - 200
• MPI/Profibus - Adapter für S7 - 300 + 400
• CE/EMV gerechter Aufbau
• Alle intelligenten MPI-Interface-Produkte inklusiver kostenloser OPC-Server-Lizenz "OPC-Manager lite" [begrenzt auf 100 Items]
• Alle Produkte inklusive Beispiele und Demoversion der Kommunikationstreiber als Download von der Produktseite

• Integriertes Display für Diagnose-Ausgaben
• Als TS/HMI-Adapter einsetzbar
• Beidseitig fest angeschlossenes Kabel

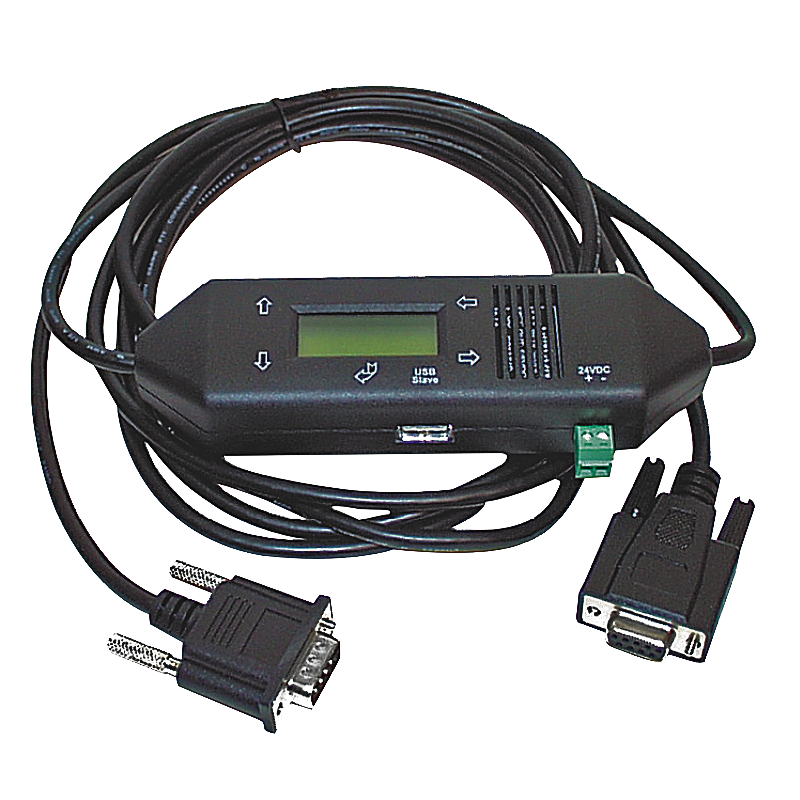

Das MPI/PPI-Kabel Art.Nr. 9350 verbindet das Programmiergerät oder den PC über die serielle Schnittstelle (COM-Anschluss) mit der MPI-Schnittstelle einer S7-300/400 bzw. mit der PPI-Schnittstelle einer S7-200. Das Kabel erkennt automatisch beim Aufstecken auf die SPS, welche SPS-Type angeschlossen ist. Die Baudrate (9600 - 115200 Bit/s) des PC's wird ebenso automatisch erkannt. Im Lieferumfang ist der MPI-Speed-Treiber für die Step7-Software von Siemens enthalten. Damit kann PC-seitig die Baudrate bis 115.2 KBaud eingestellt werden. Ansonsten verwenden Sie die Siemens Standardbaudrate (maximal 38400). Die Spannungsversorgung holt sich das MPI/PPI-Kabel aus der SPS und benötigt somit keine Fremdversorgung. Alle Spannungen sind zueinander galvanisch getrennt (24V-Eingang zum Bus und zu der internen Elektronik).
Zur Überbrückung von großen Entfernungen zu einer SPS kann der optionale MPI-NETZ-Adapter zur Einspeisung der 24V verwendet werden.

Weitere unterstützte Anwendungen:

• HMI (Human Machine Interface)
• TS (Tele Service)

HMI:
Die HMI-Variante ermöglicht den Anschluß eines Bedienpultes (welches keine interne MPI-Schnittstelle besitzt, aber das HMI-Protokoll und eine RS232-Schnittstelle) zu einer S7-300/400. Das Kabel wird dazu zwischen dem Bedienpult und der SPS eingesteckt. Das HMI-Protokoll muß ein Bestandteil des Bedienpultes sein.
TS:
Die TS-Variante ermöglicht den Anschluß eines Modems, damit man mit Hilfe eines zweiten Modems am PC Verbindung zu einer S7-300/400 aufnehmen kann. Das Kabel wird dazu zwischen dem Modem und der SPS eingesteckt. In der TS Variante ist der PC/MPI-Adapter zum Siemens TS-Adapter kompatibel.

Anschließen des Adapter
Das Kabel wird mit der kurzen Seite in die MPI- bzw. PPI- Schnittstelle der SPS eingesteckt. Das MPI/PPI-Kabel versorgt sich hierbei aus der SPS und benötigt keine Fremdversorgung. Das Kabel benötigt immer eine SPS, da es deren 24V benötigt (oder optional den NETZ-Adapter). Die längere Kabelseite wird in das PG bzw. in den PC an dessen COM-Port eingesteckt. Sobald der Adapter unter Spannung steht, zeigt dieser seine Softwareversion an und beginnt mit dem Funktionstest seiner internen Bauteile. Anschließend überprüft er, ob das Kabel an einer Steuerung mit MPI- oder mit PPI - Bus angeschlossen ist und stellt sich auf die jeweilige Übertragungsvariante ein. Im Anzeigefenster des MPI/PPI-Kabel stehen alle relevanten Daten. Das Kabel findet im Falle einer MPI-Verbindung bei einem PG Zugriff selbstständig die Baudratenparameter zum Programmiergerät (PC) heraus und stellt diese ein.

Versorgungsspannung:	24V DC +/- 20%
Leistungsaufnahme:	2 Watt
Anzeige:	zweizeiliges LCD-Display
Bedienung/Konfiguration:	Kabelmanager-Software
Schnittstellen:	zur AG: PPI/MPI-Busschnittstelle: 9,6 KBd - 187,5 KBd zum PG/PC: RS232: 9,6 KBd - 115,2 KBd
galvanische Trennung:	1000V PPI/MPI-Bus zum PC
Betriebstemperatur:	0 - 55°C
Gehäuse:	ABS-Kunststoffgehäuse
Abmessungen:	146 x 41 x 29 mm
Lieferumfang:	MPI/PPI-Kabel
