MPI/DP-Bus-Kommunikation-Analyser
Klartextanzeige Variablen +++ Panelzugriffe analysieren +++ Daten ermitteln ohne Projekt +++ Mitschnitte in WebOberfläche +++ Teilnehmer-Zugriffe ermitteln +++ S7-300/400 PPI/MPI/PROFIBUS +++ Direkt auf Bus der S7-SPS
Analyse und Anzeige von genutzten
Datenbereiche/Variablen einer
S7-300/400-SPS-Steuerung durch einen
bestimmten Bus-Teilnehmer
- Mit kompletter PG - Diagnosebuchse
- Aktives Modul, keine Beeinflussung weiterer Busteilnehmer im System
- Schnelle, einfache Inbetriebnahme
- Auflistung aller Daten die von der projektierten Steuerung gelesen/geschrieben werden in der WebSeite
- Filterfunktion für etwaige Vorsortierungen
Mehr...
ARTNR: 9352-BUS-SCAN
MPI/DP-Bus-Kommunikation-Analyser
| EAN-Nummer: | 4260363249393 | |
| Zolltarifnummer: | 85423190 | |
| Gewicht: | 0.06 kg |
Alternativen
MPI/DP-Bus-Kommunikation-Analyser
Analyse und Anzeige von genutzten Datenbereiche/Variablen einer S7-300/400-SPS-Steuerung durch einen bestimmten Bus-Teilnehmer
per mail
zzgl. Versand und MwSt
zzgl. Versand und MwSt
USB-Powerkabel für 24V DC, max. 3W
USB-Stecker Typ A auf 2 offene Litzen 24V DC, maximaler Strom: 125mA (an PC 100mA) Länge: 5m
per mail
zzgl. Versand und MwSt
zzgl. Versand und MwSt
zzgl. Versand und MwSt
zzgl. Versand und MwSt
zzgl. Versand und MwSt
S7-Buskoppler
Trennt alle Signale außer differenzielle Busleitungen Sicherheit für alle Teilnehmer bei VIPA 21x-2BM0x und 208-1DP0x
per mail
zzgl. Versand und MwSt
- Mit kompletter PG - Diagnosebuchse
- Aktives Modul, keine Beeinflussung weiterer Busteilnehmer im System
- Schnelle, einfache Inbetriebnahme
- Auflistung aller Daten die von der projektierten Steuerung gelesen/geschrieben werden in der WebSeite
- Filterfunktion für etwaige Vorsortierungen
- Anzeige der ausgewählten Protokolle im Detail
Sie haben in Ihrer Anlage ein Panel oder SPS für das kein Projekt mehr bzw. eine Datensicherung des Projekts existiert.
Wie jetzt in Erfahrung bringen auf welche Daten oder Datenbereiche das Panel / SPS zugreift?
Mit dem MPI/DP-Bus-Kommunikation-Analyser finden Sie auf einfache Weise heraus, auf welche Daten lesend oder schreibend zugegriffen wird.
Aktivieren Sie den Scanner und lösen am Panel / SPS eine Aktion aus und Sie sehen im Klartext welche Daten gelesen oder geschrieben wurden.
Einfacher ist keine Analyse.
Konfiguration:
Der MPI/DP-Bus-Kommunikation-Analyser ist für die schnelle Inbetriebnahme ausgelegt.
Nachdem das Modul auf den Bus gesteckt wurde, wird über den TIC-Treiber,
oder direkt über das Web-Interface lediglich eine IP-Adresse zugewiesen.
Danach können bereits aus dem Netzwerk die Aufzeichnungen gestartet werden.
Panel an S7-SPS, kein Backup des Projekts oder die Projektierungsdaten selbst?
MPI/DP-Buskommunikation-Analyser auf den Bus der jeweiligen Steuerung stecken, die Bus-Adresse der Steuerung über
die WebOberfläche festlegen und die Aufzeichnung starten. Nach Stop in der WebOberfläche Auflistung aller gelesenen
bzw. geschriebenen Datenbereiche E/A/M/T/Z/DW der Steuerung sichtbar.
Filterfunktionen für Quelladresse sowie Quell- und Ziel-SAP.
| Versorgungsspannung: | 24V DC +/- 20% |
| Leistungsaufnahme: | 2 Watt |
| Anzeige: |
Web-Browser 2 Status-LEDs |
| Bedienung/Konfiguration: |
Web-Browser TIC-Software |
| Schnittstellen: |
zur AG:
PPI/MPI/Profibusschnittstelle: 9,6 KBd - 12 MBd
zum PC:
9pol. PG/Diagnose-Buchse10/100BaseTX RJ45-Ethernetbuchse |
| galvanische Trennung: | 1500V MPI/Profibus zum PC |
| Protokolle: | DHCP, HTTP |
| Betriebstemperatur: | 0 - 55°C |
| Gehäuse: | ABS-Kunststoffgehäuse |
| Abmessungen: | 65 x 43 x 17 mm |
| Lieferumfang: |
MPI/DP-Bus-Kommunikation-Analyser Stecker 2polig klein |
Zubehör:
zzgl. Versand und MwSt
USB-Powerkabel für 24V DC, max. 3W
USB-Stecker Typ A auf 2 offene Litzen 24V DC, maximaler Strom: 125mA (an PC 100mA) Länge: 5m
per mail
zzgl. Versand und MwSt
zzgl. Versand und MwSt
Crosskabel 3m, Cat5+, geschirmt
RJ45 Stecker <=> RJ45 Stecker, gedrehte Belegung
Patchkabel 3m, Cat5+, geschirmt
RJ45 Stecker <=> RJ45 Stecker, 1:1
zzgl. Versand und MwSt
S7-Buskoppler
Trennt alle Signale außer differenzielle Busleitungen Sicherheit für alle Teilnehmer bei VIPA 21x-2BM0x und 208-1DP0x
per mail
zzgl. Versand und MwSt
Analysetechnik
EtherSensVernetzt über LAN - WIFI - LTE
Weltweiter Zugang von jedem Endgerät möglich
Interne & externe Datenspeicherung
Einfache Hutschienenmontage
TINATragbarer Intelligenter Netzwerk-Analyser

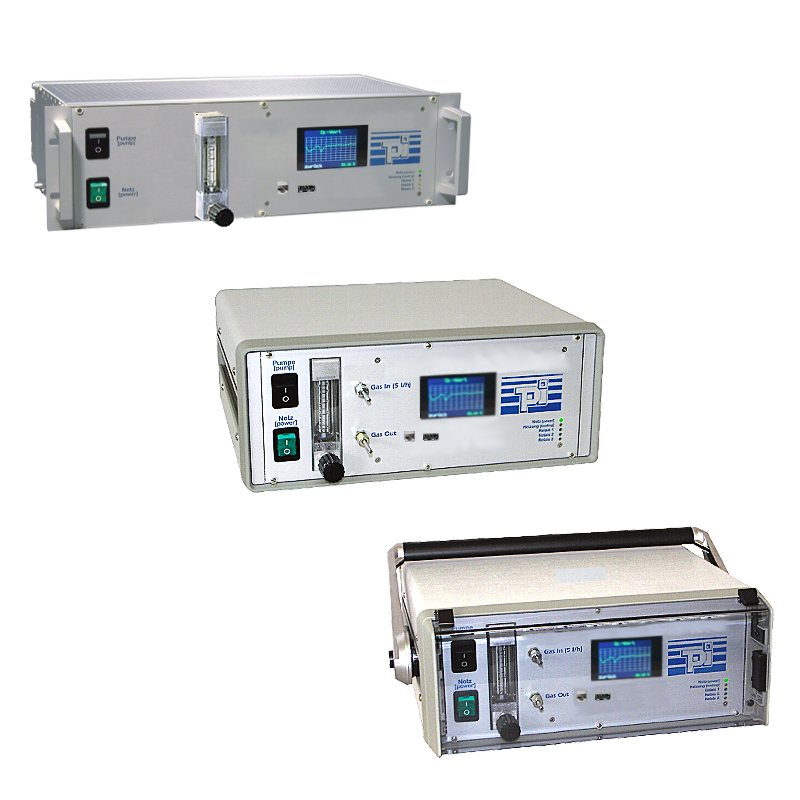

Oxygen - Service - Controller II O₂-Analyse 100% - 10-24 von Industriegasen
