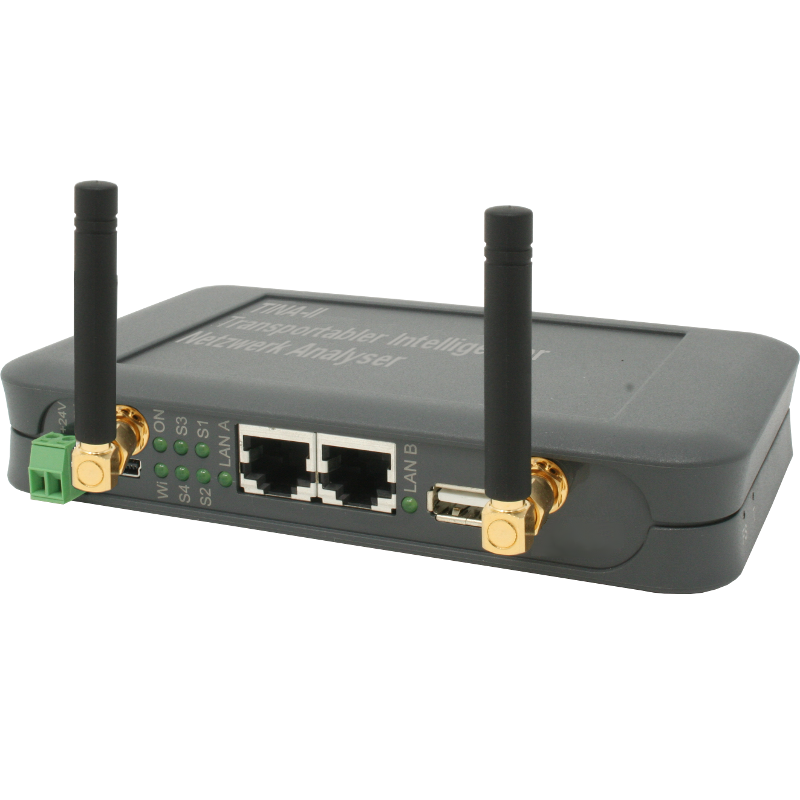

TINA - Tragbarer Intelligenter Netzwerk-Analyser

Features:

• Rückwirkungsfreie Aufzeichnung von Ethernet-Kommunikation

• Sichere und passive Auskopplung der Ethernet-Telegramme

• Überwacht alle OSI-Schichten ab Layer 2

• Zeichnet Pakete aller Größen und Typen sowie VLAN-Verkehr auf

• Für 10 oder 100Mbit/s

• Zum Aufzeichnungs-PC mit WIFI 2,4 GHz

• Komplette Bedienung (Anzeige und Parametrierung) über Webserver per WLAN.
• Keine extra Aufzeichnungsgeräte und keine umständliche Analysesoftware die installiert werden muss.
• Somit auch perfekt für mobile Endgeräte geeignet.

• Sofortige E-Mail-Alarmierung bei Überwachungsverstößen.
• Dank sofortiger Alarmierung, bei frei einstellbaren Verstößen, entgeht Ihnen kein Netzwerkfehler.
• Mit exaktem Zeitstempel kann direkt der Punkt der Netzwerkanalyse ausgemacht werden an dem der Fehler aufgetreten ist.

• Anzeige der Teilnehmer-Verbindungen (welcher Teilnehmer greift auf welchen Teilnehmer zu).
• M2M Verbindungen einfach durchsichtig machen, das ist kein Problem mehr, TINA zeigt genau wer mit wem auf IP-Ebene kommuniziert. Fehlende oder falsche Netzwerkverbindungen können direkt Ermittelt werden.
• Unstimmigkeiten im Zugriff auf bestimmte Subnetbereiche? Wir schlüsseln Ihnen jede Verbindung direkt mit Quell- und Zieladresse inkl. aller gesendeten Nutzdaten auf.

• Einfaches Austauschen der IP-Adressen um mit Gerät in anderem Subnet kommunizieren zu können (z. Bsp. S7-LAN).
• Bei IP-Adress-Konflikten kann TINA direkt eingreifen und die "falsche" IP-Adresse direkt ändern.
• Egal ob Geräte im direkten Zugriff hängen oder entfernt sind, dank Netzwerkprotokollübertragung können Werte, für das entsprechende Gerät, direkt im TINA-Web-Server geändert werden.

• Lesen und Schreiben von Wireshark-Dateien
• Zur späteren Nachbearbeitung oder zur Weitergabe andere ist das Aufzeichnungsformat 100% Wireshark kompatibel. Dies erlaubt eine spätere Auswertung auf jedem PC, losgelöst von der Aufzeichnungshardware.
• Ebenso können Wiresharkaufzeichnungen zum Vergleichen oder zur Prüfung in die TINA-Oberfläche importiert werden.

• Netzwerk-Tools wie Ping, Traceroute,... integriert
• volle Funktion aller gängigen "schnell" Analysefunktionen wie man sie vom PC kennt.

Produktübersicht:
TINA ist ein handliches Gerät zum Analysieren von Netzwerkproblemen und Netzwerkkonflikten.
Das Gerät wird direkt und ohne weitere Switch oder Peripheriegeräte einfach in die Netzwerkleitung gesteckt.
Durch Benutzerrechte und Passwortschutz ist der Zugriff sowohl über LAN als auch WLAN möglich und bestens abgesichert.
Zum Betrieb wird kein PC mit installierter Software benötigt, der komplette Konfigurations- und Aufzeichnungsvorgang findet im integrierten Web-Server statt.
Überwachungsverstöße werden direkt per Email gemeldet und sind somit konkret zuordenbar.

Dank TINA ist es in kürzester Zeit möglich, Netzwerk-Probleme zu finden, Netzwerkfehler zu analysieren und diese dann umgehend zu beheben.
Die Netzwerkanalyse umfasst hierbei Funktionen wie IP-Konflikte, SUB-NET Fehler, Laufzeitfehler, fehlende Teilnehmer durch Teilnehmerausfall uvm.




Anwendungsgebiete:

• Ausmachen von Einbrüchen und nicht berechtigten Zugriffen in Ihr Firmennetzwerk.
• Hilfe bei Inbetriebnahme, Fremdmaschinen können analysiert und angepasst werden.
• Analyse von VoIP-Protokollen und Audio-Sprach-Ausgabe bei Problemen mit Ihrer Telefonanlage
• Detektieren von Adresskonflikten
• Netzwerk-Probleme finden und analysieren und direkt beheben.
• LAN-Verbindungen auf Ihr Ausfallrisiko prüfen und einschätzen (Re-Transmission...)
• IP-Adressen suchen, scannen, austauschen und deren Kommunikation aufzeichnen.
• Überwachung von kompletten Netzsegmenten.

Konfiguration:
Durch eine an gängige Systeme angelegte Konfigurationsoberfläche entfällt ein langes Einarbeiten in das System.
Die meisten Einstellungen im Netzwerkbereich sind auch für unerfahrene User schnell und leicht einzustellen.




Dank frei erstellbarer Regeln und Überwachungsmodi entgeht kein unberechtigter Zugriff und kein nicht autorisiertes Gerät der Aufmerksamkeit.
Die gesamte Regel- und Freigabeüberwachung ist ebenso direkt im Web-Server einzustellen wie die restliche Konfiguration.



Aufzeichnung und Analyse direkt im Web-Server, auch für Mobilgeräte:
Netzwerkanalysen und Aufzeichnungen können direkt im Web-Server gestartet und bedient werden.




Netzwerk-Pakete werden Ihnen detailliert und in Kategorien unterteilt aufgezeichnet und angezeigt.



Sämtliche Einstellungen sind eine schnelle und einfache Bedienung optimiert.
Bedienflächen extra groß und einfach gehalten, so kann die Netzwerkanalyse auch mit Smartphones durchgeführt werden.

Versorgungsspannung:	24V DC +/- 20% USB (aus PC/PowerPack)
Leistungsaufnahme:	2 Watt
Anzeige:	WebBrowser Status LEDs
Bedienung/Konfiguration:	WEB-Browser
Schnittstellen:	2 x 10/100BaseTX RJ45-Ethernetbuchse Antennenbuchse RP-SMA(f) (2.4 GHz IEEE 802.11b/g)
Betriebstemperatur:	0 - 55°C
Gehäuse:	ABS-Kunststoffgehäuse V0
Abmessungen:	115 x 95 x 30 mm
Lieferumfang:	TINA WLAN-Stummelantenne kleiner Spannungsstecker
