PG-USB - Process Informatik Entwicklungsgesellschaft mbH

PG-USB


USB an S5-SPS 15polig +++ Aktives Kabel +++ Versorgung aus USB-Port +++ Unabhängig vom Betriebssystem +++ Für S5-90U-155U

für AG + LED + Metallgehäuse

  • Komplette Elektronik im Steckergehäuse
  • Schiebeverriegelung für festen Halt auf der SPS
Features:
  • Spannungsversorgung aus der USB-Schnittstelle
  • Aktives Kabel => Stromquellen der S5-SPS werden nicht belastet

Mehr...
Varianten:
145,00 € zzgl. Versand und MwSt
ARTNR: 9359-1
PG-USB-Kabel 3m für Siemens S5 Steuerung
EAN-Nummer: 4260363240581
Zolltarifnummer: 85444290
Gewicht: 0.15 kg


Alternativen

9359-1
PG-USB-Kabel 3m für Siemens S5 Steuerung
für AG + LED + Metallgehäuse
Quickbestellung INFOMAIL
per mail
145,00 €
zzgl. Versand und MwSt


9359-1.05M
PG-USB-Kabel 5m für Siemens S5 Steuerung
für AG + LED + Metallgehäuse
Quickbestellung INFOMAIL
per mail
174,00 €
zzgl. Versand und MwSt


9390
Kabelaufpreis für Sonderlängen
für S5-Interfacekabel je Meter 3,- Euro
Quickbestellung INFOMAIL
per mail
3,00 €
zzgl. Versand und MwSt


9359-1.X
Sonderlänge: PG-USB-Kabel (3m) + 9390
für AG/CP/IP - Anschluss
Quickbestellung INFOMAIL
per mail
160,00 €
zzgl. Versand und MwSt


9359-6-USB
PG-USB SINUM-Adapter
für PG-USB-Kabel + S5-LAN++ (ab HW2.3) an SINUMERIK
Quickbestellung INFOMAIL
per mail
46,00 €
zzgl. Versand und MwSt


9359-5-USB
PG-USB CP-525-Adapter
für PG-USB-Kabel an CP-525-Kommunikation
Quickbestellung INFOMAIL
per mail
46,00 €
zzgl. Versand und MwSt


9359-5-WF470-USB
PG-USB WF-470-Adapter
für PG-USB-Kabel an WF470
Quickbestellung INFOMAIL
per mail
46,00 €
zzgl. Versand und MwSt


9359-5K-USB
CP-525-K-Adapter für PG-USB + S5-LAN++
PG-USB-Kabel und S5-LAN++ (mind. HW V2.3) an CP-525-Kommunikation
Quickbestellung INFOMAIL
per mail
46,00 €
zzgl. Versand und MwSt


9359-5-150-USB
PG-USB AG-150-Adapter
für PG-USB-Kabel + S5-LAN++ (ab HW2.3) an AG-150
Quickbestellung INFOMAIL
per mail
46,00 €
zzgl. Versand und MwSt


9359-7-USB
PG-USB-Verlängerungsset
komplettes Montageset
Quickbestellung INFOMAIL
per mail
46,00 €
zzgl. Versand und MwSt


Programmieradapter S5

Gerätetyp
S5-90U
x
+ext. 24V
+ext. 24V
x
x
x
S5-95U
x
+ext. 24V
+ext. 24V
x
x
x
S5-100U
x
+ext. 24V(3)
+ext. 24V
x
x
x
S5-115U
bei 944 + 9359-8
bei 944 + 9359-8 +ext. 24V (4)
x
x
x
x
S5-135U
bei 928B + 9359-8
bei 928B + 9359-8 +ext. 24V (6)
x
x
x
x
S5-155U
x
x
x
x
x
x
S5-AG110S
+9359-5-150 + 9359-4
+ ext. 24V (3)
+9359-5-150 + ext. 24V
S5-AG130W/B
+9359-5-150 + 9359-4
+ ext. 24V (3)
+9359-5-150 + ext. 24V
S5-AG150A/K/S/U
+9359-5-150 + 9359-4
+ ext. 24V (3)
+9359-5-150 + ext. 24V
CP-143
x
x
x
CP-521
+CP521 Adapter

+CP521 Adapter(1)
CP-523
+CP523 Adapter

+CP523 Adapter(1)
CP-525
+9359-5(1)
CP-526
x

x

x
CP-527
x

x

x
CP-528
x

x

x
CP-544
x (7)

x (7)

x (7)
CP-5430
x

x

x
CP-5431
x


IP-246
x

x

x
IP-247
x

x

x
IP-252
x

x

x
IP-266
x
+9359-4(1)
WF-470
SIN-805
+9359-6 + ext. 24V(5)
+9359-6 + ext. 24V(8)
+9359-6(1)
SIN-820
+9359-6 + ext. 24V(5)
+9359-6 + ext. 24V(8)
+9359-6(1)
SIN-840
+9359-6 + ext. 24V(5)
+9359-6 + ext. 24V(8)
+9359-6(1)
SIN-850
+9359-6 + ext. 24V(5)
+9359-6 + ext. 24V(8)
+9359-6(1)
SIN-880
+9359-6 + ext. 24V(5)
+9359-6 + ext. 24V(8)

+9359-6(1)
Anschluss an PC
RS232-Port
Ethernet RJ45
Ethernet RJ45 / WLAN/WIFI
USB-Port Typ A
RS232-Port
RS232-Port
Max. Verlängerung: 300m (UNI-Verlängerung) 300m (S5-LAN-Verläng.) +ext. 24V 300m (S5-LAN-Verläng.) +ext. 24V 100m (PG-USB-Verlängerung)   300m (UNI-Verlängerung)

(1) ISO-Adapter kann nicht verwendet werden, da die nötige Versorgungsspannung auf der PG-Schnittstelle der Baugruppe nicht vorhanden ist.
(2) Bei der CPU 6ES5 102-8MA02 Ausgabestand 3 wird zusätzlich der PG-ISO-Adapter oder Netzadapter benötigt.
(3) Bei S5-LAN++ ab HW V2.3 [2010] wird der Netz-Adapter zusätzlich nicht mehr benötigt, da dieser Hardware-Stand selber aktiv ist.
(4) Bei S5-LAN++ ab HW V2.3 [2010] wird kein weiteres Zubehör benötigt, da dieser Hardware-Stand selber aktiv ist.
(5) Bei S5-LAN++ ab HW V2.3 [2010] wird der Sinum-Adapter 9359-6-USB benötigt.
(6) Nur bei CPU928B mit PG-ISO-Adapter und ext. 24V DC, außer es wird ein S5-LAN++ ab HW V2.3 [2010] verwendet.
(7) CP544 hat Schraubbolzen an der PG-Schnittstelle. Die Produkte passen nicht 100% auf diese Schnittstelle.
(8) Bei S5-BRIDGE wird der Sinum-Adapter 9359-6-USB benötigt.

Stephan Kern Elektrotechniker / Elektromeister
Schleching

Zeller Presscontrol Systems und Automatisierungstechnik e.K.
Wiesensteig
www.zeller-presscontrol.com

MSR-SERVICE GmbH
Mansfeld
www.msr-online.de

proCtec GmbH
Viernheim
www.proctec.de

Ing.-Büro Gerdes
Ulm
www.ib-gerdes.de

Elektro-Installatiebedrijf Van Lanen BV
Mill, Netherlands , Niederlande
www.etbvanlanen.nl

Wöhrle Belgium B.V.B.A.
Mechelen , Belgien
www.wohrle.be

Ing. Roland Grabner - Technisches Büro
Salzburg , Österreich
https://www.grabner-automation.at/

Burkhalter Automation AG
Pratteln , Schweiz
www.buat.ch

EMIS Automatisierung GmbH
Mössingen
www.emis-gmbh.de

Hediger Elektro AG
Menziken , Schweiz
www.hedag.ch

Innovacion Integral de
Queretaro, QRO , Mexiko
www.innovaautomation.com.mx
  • Komplette Elektronik im Steckergehäuse
  • Schiebeverriegelung für festen Halt auf der SPS
Features:
  • Spannungsversorgung aus der USB-Schnittstelle
  • Aktives Kabel => Stromquellen der S5-SPS werden nicht belastet
  • Verlängerbar bis zu 100 Meter auf der SPS Seite
  • Funktion mit der Standard S5-Software trotz virtuellem COM-Port
  • Funktion auch mit/in VMWare
  • Virtueller Geräte-Treiber für Windows (any)
USB-Treiber für Windows (any):
Installation über Gerätemanager von Windows
Aktiv an jede S5-SPS
Produkbild
SPS-Baugruppe ohne Stromquellen (+20mA) und Spannungen (5V/24V) an der PG-Schnittstelle wie zum Beispiel die AS511-Steckkarte?
Das PG-USB-Kabel benötigt dies alles nichts, es versorgt sich direkt aus der USB-Buchse an der es eingesteckt wurde. Es ist gegenüber seinen Kommunikationspartnern aktiv, beinhaltet eigene Stromquellen.
Universell an die S5-SPS ohne Gedanken bzgl. der Versorgung zu machen. Funktion auch an Steuerungen mit Stromquellen/Spannungen gegeben.

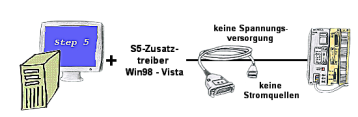

Kommunikation unter Win98 - XP/Vista/7/8/10/11 per USB auf S5-SPS
Produkbild
Sie haben noch einen PC mit Win98 und Step5-Paket und möchten per USB auf Ihre S5-Steuerung online gehen? Kein Problem, der mitgelieferte virtuelle COM-Port emuliert auf Ihrem PC einen COM-Port über den Sie ONLINE gehen. Durch das ebenfalls mitgelieferte Patchtool für die Step5-Software von Siemens steht Ihrer Kommunikation über USB nichts mehr im Weg.
Versorgungsspannung: 5V DC
Leistungsaufnahme: 0,3 Watt
Anzeige: 2 Status-LEDs für RXT/TXD
Schnittstellen:
zur AG:
TTY/20mA Stromschleife (PG-USB aktiv, SPS Steuerung passiv)
zum PG/PC:
USB 1.1 Kabel Stecker Typ A
Betriebstemperatur: 0 - 55°C
Gehäuse: Metallgehäuse
Abmessungen: 50 x 40 x 17 mm

Lieferumfang: PG-USB-Kabel
