TELE-PROFessional-II (TP-II)

Programmieren von S5- und S7-Steuerungen per Telefon aus der Ferne

OEM - Version (ohne Zubehör) ohne
PCMCIA-Einschub für UMTS-/LAN-Card

Gesichertes Modemprotokoll, keine Zusatzsoftware nötig
UMTS- / VPN- / Internet-Betrieb
Auch für SPS mit ProfiNet
SMS und Fax Versand direkt aus S7-300/400 (keine SPS-Programmierung notwendig)
Analogmodem koppelt automatisch über ISDN

Mehr...

Varianten:

1260,00 € zzgl. Versand und MwSt

ARTNR: 9372-OEM
TELE-PROFessional II weltweiter Einsatz

EAN-Nummer:		4260363240062
Zolltarifnummer:		85389099
Gewicht:		1.8 kg

Fernwartung

	TELE LINK NETWORK
	TELE-PROF-II	TELE-PROF	TELE-BOOK	MPI-Modem	TELEService	S5-LAN	S7-LAN	TeleRouter
Abgesichertes Modemprotokoll	✓	✓	✓
Zusatzsoftware notwendig				Siemens TS -Software	Siemens TS -Software	VPN-Client	VPN-Client
Unterstützung WinTELEPROF-Software	✓	✓	✓
Modem	Analog/ISDN	Analog	opt. über PCMCIA	Analog/GSM	Analog/ISDN/GSM	Internet-Verbindung	Internet-Verbindung	Internet-Verbindung
Modem weltweit einsetzbar	✓	✓	✓	✓	✓
Schnittstellen
MPI/Profibus	9600-12MBd			9600-12MBd	9600-12MBd		9600-12MBd
RS232	2x	2x	2x	1x	1x
TTY	2x	2x	2x			1x
PCMCIA	2x (optional)	1x	1x
Ethernet	10/100BaseTx					1x	1x	5x
USB	2x				1x
LCD-Anzeige	✓	✓	✓	✓	dafür 10 LEDs	dafür Status-LED	dafür WebServer	dafür WebServer
Unterstützte SPS-Protokolle *
S7	✓	✓	✓	✓	✓		✓
S5	✓	✓ (optional)	✓ (optional)			✓
Pilz PSS	✓	✓ (optional)	✓ (optional)
Allen-Bradley	✓	✓ (optional)	✓ (optional)
AEG		✓ (optional)	✓ (optional)
Bosch		✓ (optional)	✓ (optional)
Telemecanique		✓ (optional)	✓ (optional)
GE-Fanuc		✓ (optional)	✓ (optional)
Klöckner-Moeller		✓ (optional)	✓ (optional)
Mitsubishi		✓ (optional)	✓ (optional)
SMS-Versand / Pager(S5/S7)	✓	✓	✓		✓ (kein Pager)			nur bei Analog / ISDN
HMI-Meldemodul(S5/S7)	✓							✓
SMS-Empfang bei GSM					✓
DTMF bei Analog					✓
E-Mail-Versand	✓				✓			✓
FAX-Versand(S5/S7)	✓	✓ (optional)	✓ (optional)					nur bei Analog / ISDN
SPS-Daten Kopplung(S5/S7)	✓	✓ (optional)	✓ (optional)			✓	✓
ASCII-Transfer aus S5/S7	✓	✓ (optional)	✓ (optional)			nur mit ASCII-LAN
Internet-Kopplung	✓
Verwendung als Einwählrouter	✓							✓
Stromversorgung	24V/DC	24V/DC	24V/DC	24V/DC	24V/DC	24V/DC	24V/DC	24V/DC
Abmessungen B x H x T (in mm)	Hoch: 67 x 280 x 170 FLAT: 300 x 175 x 70	300 x 175 x 66	235 x 162 x 37	90 x 162 x 54	40 x 125 x 115	42 x 15 x 65	65 x 43 x 17	154 x 92 x 28
* Andere SPS Typen auf Anfrage

Karl Roll GmbH & Co. KG
Mühlacker - Enzberg
www.karl-roll.de

Wöhrle Belgium B.V.B.A.
Mechelen , Belgien
www.wohrle.be

Junger GmbH
Gütersloh
www.junger-gmbh.de

Gesichertes Modemprotokoll, keine Zusatzsoftware nötig
UMTS- / VPN- / Internet-Betrieb
Auch für SPS mit ProfiNet
SMS und Fax Versand direkt aus S7-300/400 (keine SPS-Programmierung notwendig)
Analogmodem koppelt automatisch über ISDN
Mit integrierter CP-343-1 / 443-1 Funktionalität
Ethernet auch für Routerfunktionen
PCMCIA-Steckplätze (nur bei Version -H) für Erweiterungen (Speicherkarten / spezielle Modemkarten(GSM) / WLAN)
Kompatibel zu den Vorgängermodellen (TELE-Prof / TELE-Book / TELE-Link)
Auch als TCP/IP-Router
S7-Variablenanzeige über Web-Browser
S7-Fernwartung mit MPI-Interface
S5-Fernwartung (Zugriff auf alle S5 direkt / über H1, L1, L2 und KOR/MUX)
Integriertes Telefonbuch
Rückruf des Partners möglich
Software Update per PC (LAN) bzw. von Gerät zu Gerät möglich

Fernwartung / Fernwirken von SPS
Produkbild

Der Zugriff auf die angeschlossene SPS-Steuerung erfolgt mittels einer Kopplung über Analog-, ISDN-, gemischte Analog-ISDN-, GSM-, UMTS-Strecke sowie über das Internet mit und ohne VPN-Sicherheit.

Analog und ISDN - wie kommen die beiden zusammen?
Produkbild

Sie haben vor Ort als Infrastruktur ISDN, aber im Büro einen analogen Anschluss. Kein Problem, Sie installieren bei Ihrem Kunden ein TP-II-Gerät und aktivieren im Gerät die Emulation. Jetzt werden die Modemsignale digitalisiert über ISDN übertragen und Sie haben Ihre benötigte Verbindung. So können Sie trotz unterschiedlicher Systeme kommunizieren und müssen nicht Ihren Kunden behelligen Ihnen einen analogen Anschluss zur Verfügung zu stellen.

Router - Mode (Zugriff auf das Netz ohne Router)
Produkbild

Das Tele-Prof-II kann auch als Router für den Zugriff vom PC aus mittels einer DFÜ-Verbindung eingesetzt werden, so dass eine Kommunikation mit dem sich dahinter verborgenen Netzwerk ergibt. Des Weiteren kann mit der TP-II <=> TP-II-Strecke eine Netzwerkverbindung hergestellt werden, wobei sich aber der IP-Adress-Stamm unterscheiden muss.

Benutzerabhängiger Netzwerkzugriff
Produkbild

Sie haben Steuerungen/LAN-Teilnehmer verschiedener Lieferanten in Ihrem Netzwerk, und jeder soll einen Zugriff darauf bekommen? Kein Problem, Sie geben jedem Lieferanten einen VPN-Benutzername und Passwort, definierem im Zielgerät einen benutzerabhängigen Netzwerk-Zugriff und nach erfolgter Einwahl kann er nur auf die freigegebenen IP-Adressen zugreifen.

Trennen Sie Ihr Maschinen-Netz vom Büro-Netz
Produkbild

Sie benötigen eine Trennung zwischen Maschinen-Netz und Betriebs-Netz? Kein Problem, Sie stecken in Ihr Tele-Prof-II-Gerät (nur bei Version -H) eine PCMCIA-Netzwerk-Karte und die Trennung ist vollbracht. Sie selbst haben Zugriff auf beide Netzwerke per Fernwartung.

S7-CP-Ersatz (ohne LAN-CP auf die SPS)
Produkbild

Sie haben eine S7-SPS-Steuerung ohne CP343-1 oder CP443-1 und ein TP-II als Fernwartungsgerät? Dann aktivieren Sie im TP-II den CP-Mode und Ihre Visualisierung geht sofort über LAN über das TP-II ONLINE.

SPS-Kopplung (Datenaustausch zwischen SPSen)
Produkbild

Ihre Pumpstationen melden über das Telefonnetz der Zentralsteuerung die Pegelstände. Die Zentrale selbst kann natürlich auch den Unterstationen Befehle/Meldungen übertragen. Dazu wird keine Standleitung benötigt, es reicht ein „normaler“ Telefonanschluss, da die Geräte nach erfolgter Meldung die Leitung wieder trennen.

Störmeldungsversand ohne SPS-Programm zu ändern
Produkbild

Ihre Außenstation meldet Ihnen zyklisch den momentan aktuellen Wert oder im Störfall den Zustand per FAX, auf Ihr Handy als SMS, an Ihren Pager oder auch als E-Mail. Und das ohne einen Eingriff im SPS-Programm. Hier werden die Variablen und Aktionen im TP-II hinterlegt und ausgeführt.

Störmeldungsversand von der SPS ausgelöst
Produkbild

Ihre Außenstation meldet Ihnen zyklisch den momentan aktuellen Wert oder im Störfall den Zustand per FAX, auf Ihr Handy als SMS, an Ihren Pager oder auch als E-Mail.

Fernwartung mehrerer SPSen zentralisiert
Produkbild

Sie haben mehrere SPS-Steuerungen die Sie zentral an einem Punkt fernwarten müssen? Kein Problem, Sie schließen an diesem zentralen Punkt Ihre Steuerungen am KOR/MUX-Tele-Switch an, verbinden diesen mit dem TP-II und nach Connect können Sie dann über die Pfadanwahl Ihrer Step5-Software ONLINE gehen. Selbstverständlich ist der KOR/MUX-Tele-Switch kaskadierbar, so dass Sie alle möglichen 30 Teilnehmer anschließen können.

ASCII-Daten zu einem PC senden
Produkbild

Ihr Parkhaus bzw. die Steuerung sendet Ihnen die Belegung / Auslastung auf einen PC mit Modem, so dass Sie die Daten zur Weiterverarbeitung verwenden können.

Direkt-Mode "verlängerte serielle Schnittstelle"
Produkbild

Sie haben in Ihrer Anlage eine nicht unterstützte Steuerung oder Datenlogger oder Umrichter integriert, dessen Protokoll nicht unterstützt wird. Kein Problem, über den Direktmode werden die Zeichen, die der PC im Büro sendet über die Telefonleitung übertragen und vor Ort vom TP-II wiedergegeben. Der Rückweg ist identisch. So steht Ihnen in diesem Fall ebenfalls eine Kommunikation zu diesen Baugruppen über die Fernwartung zur Verfügung.

Datenlogger mit FTP-Schnittstelle
Produkbild

Sie benötigen einen Datenlogger, der spezifizierte Daten von der SPS mitschneidet und Sie je nach Bedarf die Daten per FTP abholen. Kein Problem, mit der Datenlogger-Option sofort mit dem Gerät machbar.


Versorgungsspannung:	24V DC +/- 20%
Leistungsaufnahme:	15 Watt
Anzeige:	aussagekräfitges LCD Display 5 Status LEDs
Bedienung/Konfiguration:	integrierte Tastatur WEB-Browser
Schnittstellen:	zur AG: MPI/Profibusschnittstelle: 9,6 KBd - 12 MBd TTY/20mA Stromschleife (AG-TELE aktiv, SPS Steuerung passiv) RS232: 9,6 KBd - 115,2 KBd / komplett belegt zum PG/PC: 10/100BaseTX RJ45-Ethernetbuchse TTY/20mA Stromschleife (100 % mechanisch und elektr. kompatibel) RS232: 9,6 KBd - 115,2 KBd / mit 1zu1-Kabel an den PC sonstige: 2xUSB, 2xPCMCIA (nur bei Version -H)
Integrierte Modem:	33K6 HIGH-SPEED, V.42/BIS MNP5 Analogmodem ISDN (Euro ISDN + 1TR6)
Betriebstemperatur:	0 - 55°C
Gehäuse:	pulverbeschichtetes Metallgehäuse mit Montageflansch und Hutschienenmontage
Abmessungen:	Flat 300 x 175 x 70 mm Hoch 67 x 280 x 170 mm

Lieferumfang:	Tele-Prof-II Stecker 3polig groß

Alle Preise zuzüglich Versandkosten, Transportversicherung und gesetzlicher Mehrwertsteuer.

Zubehör:

9370-SET
Telefonanschluss-Set 16teilig Abgekündigt
weltweiter Einsatz

per mail

244,00 €
zzgl. Versand und MwSt

9361-3.10M
S5-Kabel 10m Verbindung
für TELE-PROF, MINI-/PG-MUX-II

9361-3
S5-Kabel 3m Verbindung
für TELE-PROF, MINI-/PG-MUX-II

9361-3.05M
S5-Kabel 5m Verbindung
für TELE-PROF, MINI-/PG-MUX-II

9361-3.06M
S5-Kabel 6m Verbindung
für TELE-PROF, MINI-/PG-MUX-II

9352.1
USB-Kabel Stecker/Stecker Typ A-A 3m
USB 1.1 / 2.0 bis 480 MBit

per mail

11,00 €
zzgl. Versand und MwSt

9372
TELE-PROFessional II Starterkit Abgekündigt
ergänzend zu 9372-OEM

per mail

172,00 €
zzgl. Versand und MwSt

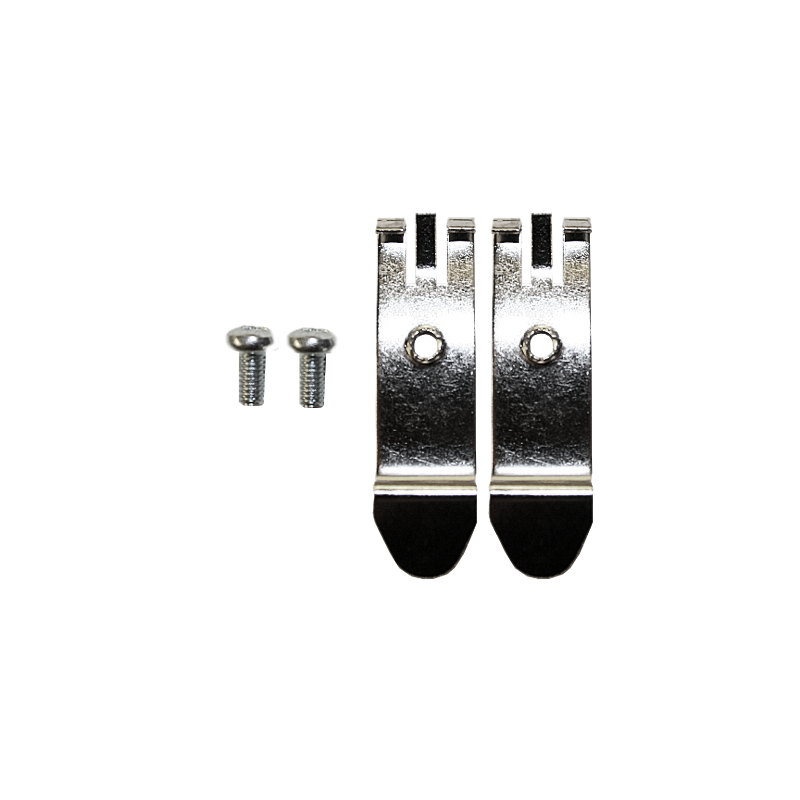

9391-MT
Befestigungs-Set
für Hutschienenmontage, Selbstmontage

per mail

27,00 €
zzgl. Versand und MwSt

9379.1
MPI-/Profibusanschlusskabel 1m
Verbindet MPI-Modem/TP-II mit der S7-SPS

per mail

11,00 €
zzgl. Versand und MwSt

9370-8-ISDN
Telefonkabel ISDN
RJ45 Stecker <=> RJ45 Stecker, 1zu1 belegt

per mail

11,00 €
zzgl. Versand und MwSt

9391.1
24V DC Steckernetzteil 625mA
Primär 110V - 240 VAC Euro+USA-Stecker

per mail

59,00 €
zzgl. Versand und MwSt

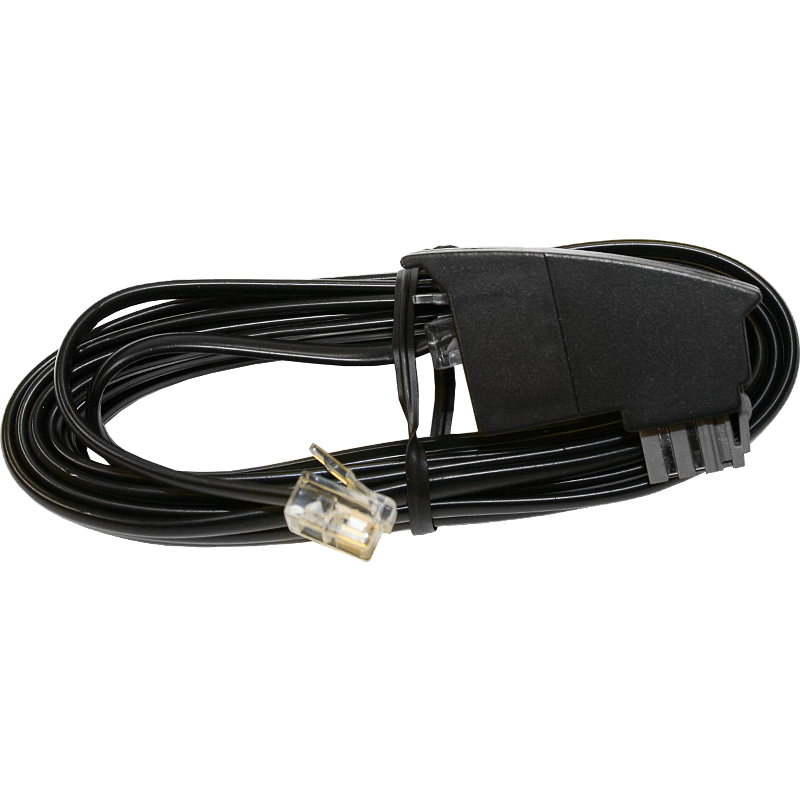

9370-8-D/USA
Telefonkabel analog für Deutschland+USA
RJ12 Stecker <=> RJ12 Stecker mit TAE-Adapter für Deutschland

per mail

11,00 €
zzgl. Versand und MwSt

9372-24
Stecker 3-polig groß
Anschlussstecker mit der Buchse durch Schrauben verriegelbar

per mail

4,00 €
zzgl. Versand und MwSt

9636-TCPIP
Patchkabel 3m, Cat5+, geschirmt
RJ45 Stecker <=> RJ45 Stecker, 1:1

9636-CROSS
Crosskabel 3m, Cat5+, geschirmt
RJ45 Stecker <=> RJ45 Stecker, gedrehte Belegung

9372-UMTS-Ant
UMTS Richtantenne
externe Antenne für die UMTS-Karte

per mail

199,00 €
zzgl. Versand und MwSt

9371-6
Servicetasche
für TP, TB + TP-II-FLAT

per mail

63,00 €
zzgl. Versand und MwSt

9370-8-IT
Telefonsonderkabel für Italien
ALT ! -> 9370-8-D/USA verwenden

per mail
