Shop:MONI - Process Informatik Entwicklungsgesellschaft mbH

MONI

Lastgangstudien / Energieprüfungen / Leistungs- und Energieprotokollierung / Vereinfachte Lastgangstudien

  • Bestimmen der Energieeffizienz
  • L1, L2, L3, N Echtzeitanalyse
  • 8000 Messungen / Sekunde
  • Spannung 100-500V AC
  • Strom 0,1-5000A (Push-Pull-Anschluss)
  • Hz / cos phi / Leistungsfaktor
  • Wirk-, Blind- und Scheinenergieverbrauch in kWh
  • Versorgung:
    100-240V 50-60Hz (aus L1) / 24VDC (über abziehbaren Stecker) / USB (aus PC/PowerPack)
  • Bedienung/Konfiguration WEB-Browser über LAN / WLAN
  • WLAN-Betriebsarten: Access-Point (macht eigenes Netz auf) und Client (verbindet sich mit existenten Netzen)
  • Datenspeicher microSD / FTP-Server
  • Für Rogowski-Spulen

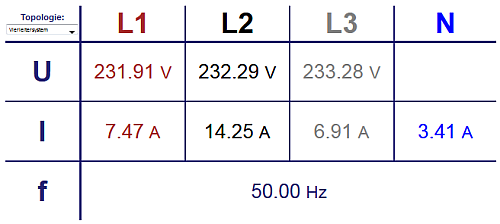

Beispiel Instrumenten-Maske:

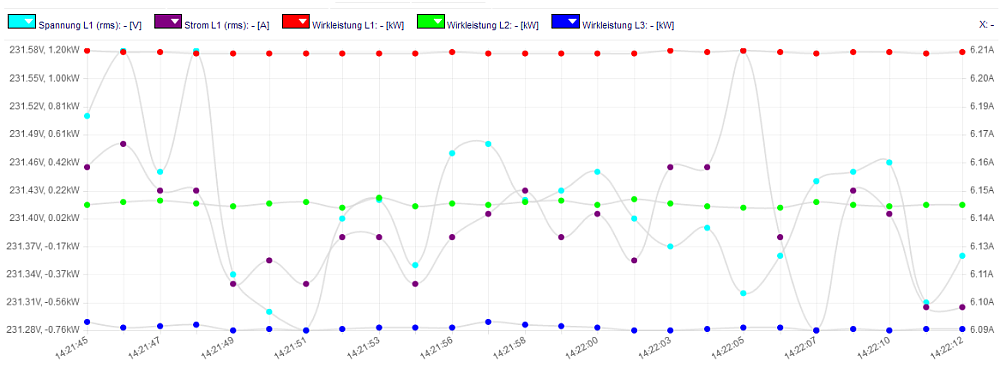

Beispiel History / Verlauf:

zur Doku / Downloads
zu den Bestelldaten
zu den Applikationen

Technische Daten


Versorgungsspannung: 100-240V 50-60Hz (aus L1)
24VDC (über abziehbaren Stecker)
USB (aus PC/PowerPack)
Leistungsaufnahme: 6 Watt
Anzeige: WebBrowser
1 Status LED zweifarbig
Bedienung/Konfiguration: WEB-Browser
Schnittstellen: 4 x Spannungs-Eingang (L1, L2, L3, N)
4 x Sensoreingang (B+W-Klemme je Phase + N)
Slot für microSD
Antennenbuchse GSM/FME(m) (2.4 GHz IEEE 802.11b/g)
10/100BaseTX RJ45-Ethernetbuchse
Taster für Werkseinstellung
Betriebstemperatur: 5 - 55°C
Gehäuse: ABS-Kunststoffgehäuse V0
Abmessungen: 115 x 95 x 30 mm
Lieferumfang:
  MONI
WLAN-Stummelantenne
Kaufmännische Daten:
EAN-Nummer: 4260363244497
Zolltarifnummer: 85423190
Gewicht: 0.3000 kg

zu den technischen Daten
zur Doku / Downloads
zu den Bestelldaten

Applikationen

Integrierter WebServer

Unbenanntes Dokument

Beobachten Sie die erfassten Daten über den integrierten WebServer des MONI mit Ihrem Handy oder Tablet. Ändern Sie die Parametrierung des MONI, sie bedienen und steuern den MONI ganz einfach über die WebOberfläche.
Selbstverständlich können Sie auch kabelgebunden arbeiten, in dem Sie den MONI in Ihr Netzwerk hängen. Parallel-Betrieb von LAN und Wifi ist ebenfalls möglich.




zu den Bestelldaten zu den Applikationen zu den technischen Daten

zu den technischen Daten
zu den Applikationen
zur Doku / Downloads

Alle Preise zuzüglich Versandkosten, Transportversicherung und gesetzlicher Mehrwertsteuer.

Geräte:
Art. Nr.NamePreisMenge
9210 MONI portabler Netzanalyser EN 50470-1 / EN 50470-3
L1, L2, L3, N Echtzeitanalyse
8000 Messungen / Sekunde
Spannung 100-500VAC
Strom 0,1-5000A Push-Pull
Hz / cos phi / Leistungsfaktor
Wirk-, Blind- und Scheinenergie-
Verbrauch in kWh
Versorgung 100-240V 50-60Hz/24VDC/USB
Bedienung/Konfiguration WEB-Browser über
LAN / WLAN
Datenspeicher microSD/FTP-Server
Für Rogowski-Spulen bis 0,5V
490,- € QuickbestellungINFOMAIL

zu den Bestelldaten zu den Applikationen zu den technischen Daten
Sensoren:
Art. Nr.NamePreisMenge
9220-20 Rogowski-Spule 500A, 55mm  Abgekündigt
Kabelöffnung: 55mm
Kabellänge: 1,5m
Verschluß: Klickverschluß
Leichte und schnelle Installation bei nicht
unterbrechbaren Stromleitungen
91,- € QuickbestellungINFOMAIL
9220-20-PP Rogowski-Spule 500A, 55mm mit Push-Pull-Anschluss   Abgekündigt
Kabelöffnung: 55mm
Kabellänge: 1,5m
Verschluß: Klickverschluß
Mit Push-Pull-Anschluss-Stecker
Leichte und schnelle Installation bei nicht
unterbrechbaren Stromleitungen
106,- € QuickbestellungINFOMAIL
9220-21 Rogowski-Spule 500A, 35mm   Abgekündigt
Kabelöffnung: 35mm
Kabellänge: 1,5m
Verschluß: Klickverschluß
Leichte und schnelle Installation bei nicht
unterbrechbaren Stromleitungen
91,- € QuickbestellungINFOMAIL
9220-21-PP Rogowski-Spule 500A, 35mm mit Push-Pull-Anschluss   Abgekündigt
Kabelöffnung: 35mm
Kabellänge: 1,5m
Verschluß: Klickverschluß
Mit Push-Pull-Anschluss-Stecker
Leichte und schnelle Installation bei nicht
unterbrechbaren Stromleitungen
106,- € QuickbestellungINFOMAIL
9220-23 Rogowski-Spule 500A, 470mm
Kabelöffnung: 470mm
Kabellänge: 2,5m
Verschluß: Schraubverschluß
Leichte und schnelle Installation bei nicht
unterbrechbaren Stromleitungen
79,- € QuickbestellungINFOMAIL
9220-23-PP Rogowski-Spule 500A, 470mm mit Push-Pull-Anschluss
Kabelöffnung: 470mm
Kabellänge: 2,5m
Verschluß: Schraubverschluß
Mit Push-Pull-Anschluss-Stecker
Leichte und schnelle Installation bei nicht
unterbrechbaren Stromleitungen
94,- € QuickbestellungINFOMAIL
9220-24 Rogowski-Spule 500A, 80mm   Abgekündigt
Kabelöffnung: 80mm
Kabellänge: 1,5m
Verschluß: Klickverschluß
Leichte und schnelle Installation bei nicht
unterbrechbaren Stromleitungen
122,- € QuickbestellungINFOMAIL
9220-24-PP Rogowski-Spule 500A, 80mm mit Push-Pull-Anschluss   Abgekündigt
Kabelöffnung: 80mm
Kabellänge: 1,5m
Verschluß: Schraubverschluß
Mit Push-Pull-Anschluss-Stecker
Leichte und schnelle Installation bei nicht
unterbrechbaren Stromleitungen
137,- € QuickbestellungINFOMAIL
9220-25-D Rogowski-Spule 500A, 35mm, Drehverschluss
Kabelöffnung: 35mm
Kabellänge: 2,5m
Verschluß: Drehverschluss
Leichte und schnelle Installation bei nicht
unterbrechbaren Stromleitungen
54,- € QuickbestellungINFOMAIL
9220-25-D-PP Rogowski-Spule 500A, 35mm, Drehverschluss mit PP
Kabelöffnung: 35mm
Kabellänge: 2,5m
Verschluß: Drehverschluss
Mit Push-Pull-Anschluss-Stecker
Leichte und schnelle Installation bei nicht
unterbrechbaren Stromleitungen
69,- € QuickbestellungINFOMAIL
9220-26-D Rogowski-Spule 500A, 80mm, Drehverschluss
Kabelöffnung: 80mm
Kabellänge: 2,5m
Verschluß: Drehverschluss
Leichte und schnelle Installation bei nicht
unterbrechbaren Stromleitungen
59,- € QuickbestellungINFOMAIL
9220-26-D-PP Rogowski-Spule 500A, 80mm, Drehverschluss mit PP
Kabelöffnung: 80mm
Kabellänge: 2,5m
Verschluß: Drehverschluss
Mit Push-Pull-Anschluss-Stecker
Leichte und schnelle Installation bei nicht
unterbrechbaren Stromleitungen
74,- € QuickbestellungINFOMAIL
9220-27-D Rogowski-Spule 500A, 160mm, Drehverschluss
Kabelöffnung: 160mm
Kabellänge: 2,5m
Verschluß: Drehverschluss
Leichte und schnelle Installation bei nicht
unterbrechbaren Stromleitungen
64,- € QuickbestellungINFOMAIL
9220-27-D-PP Rogowski-Spule 500A, 160mm, Drehverschluss mit PP
Kabelöffnung: 160mm
Kabellänge: 2,5m
Verschluß: Drehverschluss
Mit Push-Pull-Anschluss-Stecker
Leichte und schnelle Installation bei nicht
unterbrechbaren Stromleitungen
79,- € QuickbestellungINFOMAIL

zu den Bestelldaten zu den Applikationen zu den technischen Daten
Zubehör:
Art. Nr.NamePreisMenge
9230-SD-32 Micro-SD-Karte 32GB
für EtherSens-Geräte
SDHC Class10
24,- € QuickbestellungINFOMAIL
9231 Netz-Anschluss-Set
Kabel-Set bestehend aus:
3x Schwarz
1x Blau
1x Grün
Sicherheits-Messleitung 1000 V / CAT II
Stapelbare Stecker Ø 4 mm
Länge 2 m
129,- € QuickbestellungINFOMAIL
9250-PP Push-Pull-Anschluss-Stecker 10,- € QuickbestellungINFOMAIL
9352-24 Stecker 2-polig klein
Kabelverbindung über Schraub-Anschluss (klein)
3,- € QuickbestellungINFOMAIL
9352-WLAN-ANT Magnetfußantenne
für S7-WLAN-Bridge, WLAN-Klemme,
EtherSens
Kabellänge: 3m
78,- € QuickbestellungINFOMAIL
9636-CROSS Crosskabel 3m, Cat5+, geschirmt
RJ45 Stecker <=> RJ45 Stecker,
gedrehte Belegung
10,- € QuickbestellungINFOMAIL
9636-TCPIP Patchkabel 3m, Cat5+, geschirmt
RJ45 Stecker <=> RJ45 Stecker, 1:1
10,- € QuickbestellungINFOMAIL
9636-TCPIP.02M Patchkabel 0.25m, Cat5e, geschirmt
RJ45 Stecker <=> RJ45 Stecker, 1:1
14,- € QuickbestellungINFOMAIL
9636-TCPIP.1M Patchkabel 1m, Cat5e, geschirmt
RJ45 Stecker <=> RJ45 Stecker, 1:1
14,- € QuickbestellungINFOMAIL
