S7-BRIDGE - Process Informatik Entwicklungsgesellschaft mbH

S7-BRIDGE


In 10 Sekunden ONLINE mit allen S7 [PPI & MPI & PB & PN] ohne Kabel (KEINE WIFI-Infrastuktur notwendig, Integrierter Access-Point)

Auch als Set für den universellen Einsatz erhältlich: S5/S7-BRIDGE-WLAN-Set's

Produktübersicht:

Unsere S7-BRIDGE ist das weltweit kleinste Gateway zu all Ihren Steuerungen.
Durch integrierte WIFI und Ethernet Schnittstelle, im Gehäuse eines Profibussteckers, ist ein mobiler Zugriff auf alle SPS-Systeme kein Problem.
Drahtloser Zugang zum MPI/DP Bus bei S7-300/400, PPI bei S7-200 oder WIFI Profinet an allen S7-1200/1500 Steuerungen, ist ebenso kein Hindernis mehr, wie der Zugang zu allen anderen Netzwerkkomponenten.
Dabei fungiert das System gleichzeitig als S7-Netzwerkadapter für Programmierung, Fernwartung und zum Koppeln der unterschiedlichen SPSen.
So können sowohl HMI-Geräte, z.B. aktuelle Panel Baureihen, als auch jedes andere S7-Ethernet Gerät, direkt per S7-TCP-IP über LAN&WIFI angebunden werden.

! paralleler Zugriff auf MPI/PPI/PROFIBUS !
Ganz einfach direkt aus Siemens TIA, Simatic Step7 Manager, MICROWIN und WinCC Projekten heraus.
Dank des integrierten TIC-Treiber ohne Projektänderungen.

Mehr...
699,- €
zzgl. Versand und MwSt

ARTNR: 9352-S7-WIFI
S7-BRIDGE
EAN-Nummer: 4260363249317
Zolltarifnummer: 85423190
Gewicht: 0.6 kg

Stück



Programmieradapter S7

PPI-Bus
PPI 9.6 KBit/s - 19.2 KBit/s
x
x
x
x
x
x
x
Multimaster 9.6 KBit/s - 187.5 KBit/s
x
x
x
x
x
x
MPI-Bus
19.2 KBit/s
x
x
x
x
x
x
x
187.5 KBit/s
x
x
x
x
x
x
x
1.5 MBit/s
x
x
x
x
x
x
Profibus
9.6 KBit/s
x
x
x
x
x
x
19.2 KBit/s
x
x
x
x
x
x
x
45.45 KBit/s
x
x
x
x
x
x
93.75 KBit/s
x
x
x
x
x
x
187.5 KBit/s
x
x
x
x
x
x
x
500 KBit/s
x
x
x
x
x
x
1.5 MBit/s
x
x
x
x
x
x
3.0 MBit/s
x
x
x
x
x
x
6.0 MBit/s
x
x
x
x
x
x
12.0 MBit/s
x
x
x
x
x
x
Profibus-Profil
DP
x(12)
x
x
x
x
x
x
Standard
x(12)
x
x
x
x
x
x
Universell(DP/FMS)
x
x
x
x
x
x
RS 232
9.6 KBit/s
x(19)
x(19)
19.2 KBit/s
x
x
38.4 KBit/s
x
x
57.6 KBit/s
x(9)
x(9)
115.2 KBit/s
x(9)
x(9)
USB
USB 1.1 (6)
x(1)
x
x(2)
LAN
10/100BaseTx
x(7)
x
x
WIFI
2.4 GHz
x
TeleService Betrieb
mit S7-300/400
x(14)(18)
x(14)(18)
Baudraten bei TS-Betrieb direkt am PC
9.6 KBit/s
x
x
19.2 KBit/s
x
x
38.4 KBit/s
x(8)
x(8)
57.6 KBit/s
x(8)
x(8)
Baudraten bei TS-Betrieb direkt am Modem
9.6 KBit/s
x
x
19.2 KBit/s
x
x
38.4 KBit/s
x
x
57.6 KBit/s
x
x
115.2 KBit/s
x
x
HMI
9.6 KBit/s
x
x
x(13)
x(13)
x(13)
x(13)
x(13)
19.2 KBit/s
x
x
x(13)
x(13)
x(13)
x(13)
x(13)
38.4 KBit/s
x
x
x(13)
x(13)
x(13)
x(13)
x(13)
57.6 KBit/s
x
x
x(13)
x(13)
x(13)
x(13)
x(13)
115.2 KBit/s
x
x
x(13)
x(13)
x(13)
x(13)
x(13)
Update
Firmware-Update
x(10)
x(10)
x(15)
x(15)
x(15)
x(15)
x(15)
Eingabe/Onlinehilfe
Bedientastenfeld
x
x
x
x(21)
x(21)
Display
x
x
x
x
x(21)
x(21)
PG Verbindungen (maximal)
PLCVCOM
1
1
8
1
8
8
RFC1006
x
x
x
AG Verbindungen (maximal)
Passiver Teilnehmer
1
15
15
15
15
15
15
Aktiver Teilnehmer
126
126
126
126
126
126
126
Weitere Funktionen
Webserver zur Konfiguration
x
x
x
Fernzugriff über vorhandene VPN-Strecke
x
x
x
Zugriff über vorhandene WLAN-Strecke
x
x
x
Status/Steuern Variable
x
x
x
S7 an S7/S5 DB Austausch
x
x
x
S5 an MPI DB Austausch
nur als S5anMPI
S7 an MPI (Send/Fetch)
x
x
x
Profinet Gateway
x
x
x
Uhrzeit in SPS von NTP-Server
x
x
x
Galvanische Trennung
zum Bus (Schirm durchverbunden)
1KV
1KV
1KV
1,5KV
1KV
1,5KV
1,5KV
Befestigung
Wandmontage
(mit opt. Wandmontage-Set)
x
x
x
x
Nachrüstung mit
CheapConn+Kabel
x
x
x
x
Unterstützt
WIN 98
x
x(3)
x
x
x
WIN 98 SE
x
x
x
x
x
x
x
WIN ME
x
x
x
x
x
x
x
WIN NT
x
x(5)
x(5)
x
x(5)
WIN 2000
x
x
x
x
x
x
x
WIN XP Home (4)
x
x
x
x
x
x
x
WIN XP Professional
x
x
x
x
x
x
x
Vista(32bit)
x
x
x
x
x
x
x
Win7(32bit)
x
x
x
x
x
x
x
Win7(64bit)
(22)
x(23)
x(20)
x(20)
x(20)
x(20)
x(20)
Win8/8.1
(22)
x(23)
x(20)
x(20)
x(20)
x(20)
x(20)
Win10
(22)
x(23)
x(20)
x(20)
x(20)
x(20)
x(20)

(1) nur mit USB-Kabel Stecker <-> Stecker, Typ A <-> A, Artikelnummer: 9352.1
(2) nur mit USB-Kabel Stecker <-> Stecker, Typ A <-> Mini B, Artikelnummer: 9352.3
(3) nur serielle Kommunikation
(4) Siemens Step7 V5.2 und höher sind mit diesem Betriebssystem nicht ablauffähig
(5) USB-Kommunikation nur mit speziellem Treiber für Win NT möglich
(6) USB 2.0 ist abwärtskompatibel zu 1.1
(7) Kabel ist ausgelegt für direkten Anschluss an PC-Netzwerkkarten-Buchse. Es kann ebenfalls
an einem HUB/Switch mit Uplink-Port oder an einem HUB/Switch mit automatischer Erkennung der Belegung und Anpassung betrieben werden
(8) nur in Verbindung mit MPI-Speed-Treiber („Dauer-Aktiv“)
(9) Siemens Step7 unterstützt diese Baudraten nur mit MPI-Speed-Utility
(10) Update direkt mit PC oder über Tele-Network wenn das Kabel an einem Gerät der
Tele-Network-Familie (Tele-Link, Tele-Book oder Tele-Professional) angeschlossen ist
(11) nur in der Betriebsart: MultiMaster-Mode
(12) bis zu einer maximalen Baudrate von 187.5 KBit/s
(13) bei dieser Übertragung ist die Baudrate irrelevant, da mittels eines virtuellen COM-Port kommuniziert wird
(14) mit Verwendung des TS-Adapterstück / Artikelnummer: 9350.TS
(15) Update direkt mit PC und TIC
(18) Betrieb erfordert Step 7 mit Zusatzsoftware Tele-Service (TS) von Siemens
(19) nur bei PPI-Kommunikation möglich
(20) Nur mit TIC-Treiber
(21) Über integrierten WebServer möglich
(22) Keine Unterstützung durch Siemens Step7-Software möglich
(23) Nur mit USB und mit TIC-Treiber
Auch als Set für den universellen Einsatz erhältlich: S5/S7-BRIDGE-WLAN-Set's

Produktübersicht:

Unsere S7-BRIDGE ist das weltweit kleinste Gateway zu all Ihren Steuerungen.
Durch integrierte WIFI und Ethernet Schnittstelle, im Gehäuse eines Profibussteckers, ist ein mobiler Zugriff auf alle SPS-Systeme kein Problem.
Drahtloser Zugang zum MPI/DP Bus bei S7-300/400, PPI bei S7-200 oder WIFI Profinet an allen S7-1200/1500 Steuerungen, ist ebenso kein Hindernis mehr, wie der Zugang zu allen anderen Netzwerkkomponenten.
Dabei fungiert das System gleichzeitig als S7-Netzwerkadapter für Programmierung, Fernwartung und zum Koppeln der unterschiedlichen SPSen.
So können sowohl HMI-Geräte, z.B. aktuelle Panel Baureihen, als auch jedes andere S7-Ethernet Gerät, direkt per S7-TCP-IP über LAN&WIFI angebunden werden.

! paralleler Zugriff auf MPI/PPI/PROFIBUS !
Ganz einfach direkt aus Siemens TIA, Simatic Step7 Manager, MICROWIN und WinCC Projekten heraus.
Dank des integrierten TIC-Treiber ohne Projektänderungen.

Highlights:

  • Parallelbetrieb von mehreren Verbindungen z.B. Fernwartung, Programmieren, Visualisieren uvm. möglich.
  • Ersatz für z.B. CP343-1
  • Kopplung zu jedem ERP-System z.B. über OPC Protokolle.
  • Keine Buskenntniss erforderlich / Automatische Protokoll- und Baudratenerkennung.
  • Masterklasse 2 für azyklische Dienste (DPV1)
  • Aktives Modul, keine Beeinflussung weiterer Busteilnehmer im System.

  • Ohne Einschränkung um die Maschine bewegen bei Inbetriebnahme oder Wartung!
    • Arbeiten dort, wo Probleme sichtbar und nachvollziehbar sind!

Anwendungsgebiete:

  • Inbetriebnahmen von Maschinen direkt auf SPS-Schnittstelle.
  • Anbindung mobiler Geräte an das Feldbussystem.
  • Universelle Kopplung aller SPS-Maschinen, egal welche Schnittstellen zur Verfügung stehen!
  • WIFI Programmieradapter für Serviceeinsätze, einmal parametriert, dank Flashspeicher ohne Datenverlust, unabhängig von Spannungsausfällen.

  • PUT/GET von S7-1500/1200/300/400 (PN-CPU oder mit Ethernet-CP), auch AKTIV abgehend, mit spezifizierter und unspezifizierter Verbindung möglich.
  • VPN-Fernwartung möglich, zur Wartung der SPS über das Internet.
  • Zyklisches Uhrzeit lesen vom NTP-Server und setzen in der angeschlossenen SPS-Steuerung.
  • Kopplung mit DB-Transfer zu S7-LAN, S7-Gateway, S7-CP, S5-LAN++ oder auch S5-Gateway.
  • Beliebiges TCP-Gerät schreibt/liest DB`s in S7-300/400-Steuerung.
  • Variablen beobachten im WebServer ohne Step7-Programmier-Paket.
  • Analysemöglichkeit des angeschlossenen Bussystem mit Spikes- und Fehlerzähler.
  • MPI/Profibus - Adapter für S7 - 300 + 400 / PPI - Adapter für S7 - 200

Konfiguration:

  • Einfachste Konfiguration durch intuitive Web-Server-Bedienung!

Die S7-Bridge ist für die schnelle Inbetriebnahme ausgelegt.
Nachdem das Modul auf den Bus gesteckt wurde, wird über den TIC-Treiber,
oder direkt über das Web-Interface lediglich eine IP-Adresse zugewiesen.
Danach kann bereits aus dem Netzwerk auf die Steuerungen zugegriffen werden.

KEINE WLAN-INFRASTRUKTUR ERFORDERLICH,
ACCESS-POINT DIREKT INTEGRIERT!

  • Modul aufstecken, WLAN am Laptop aktivieren, mit Bridge-WLAN Verbinden --> FERTIG

STEP-7 / TIA / WIN-CC / MICROWIN:

Dank des TIC-Treiber entfällt jede zusätzliche Installation außerhalb der Siemens-Welt.
Die Konfiguration findet direkt in der PG-PC Schnittstelle statt und ist somit optimal integriert.
Jedes Netzwerkgerät das RFC1006 S7-TCP/IP spricht, wie z.B. HMI Geräte oder PG´s können direkt auf das Modul zugreifen.
Im S7-Projekt selbst kann der Adapter integriert werden, muss aber nicht, somit ist ein Betrieb ohne Projektänderung möglich.
Die S7-Kommunikation läuft direkt per S7 TCP/IP und erweitert jeden MPI-Bus/PROFIBUS um ein Netzwerkgateway.
Dabei ist es vollkommen egal welche Steuerungstypen, S7-200 / S7-300 / S7-400, im Feldbus SPS-Netzwerk hängen.
  • Dank aktivem PUT/GET, direkt im Modul integriert, werden keine teuren CP´s für SPS-Kopplungen benötigt.
  • Unterstützt Fernwartung über VPN Tunnel dank voll integriertem TCP-IP Stack mit Gatewaykonfiguration.

Programmieren / Adaptieren / Konvertieren

Die S7-Bridge kann direkt als WLAN Gateway für SPSen untereinander genutzt werden. S7 SPS per WLAN programmieren und visualisieren ist kein Problem mehr. Dank ext. Spannungsversorgung auch als Profinet-WIFI Adapter verwendbar.
Die S7 SPS Bridge mit allen Funktionen ist der perfekte SPS Netzwerk Adapter für jeden Einsatz.

Die S7-Bridge ist ein zuverlässiger und handlicher S7-WIFI-Netzwerkadapter für jeden PPI,MPI- PROFIBUS und Profinet.
Seine kompakte Bauform im PROFIBUS-Stecker und seine Spannungsversorgung direkt aus der CPU,
ermöglichen eine SPS in weniger als 5 Minuten ans Ethernet anzubinden.
Dabei werden Busprotokolle, inkl. Baudrate und HSA selbständig und automatisch erkannt und eingestellt.

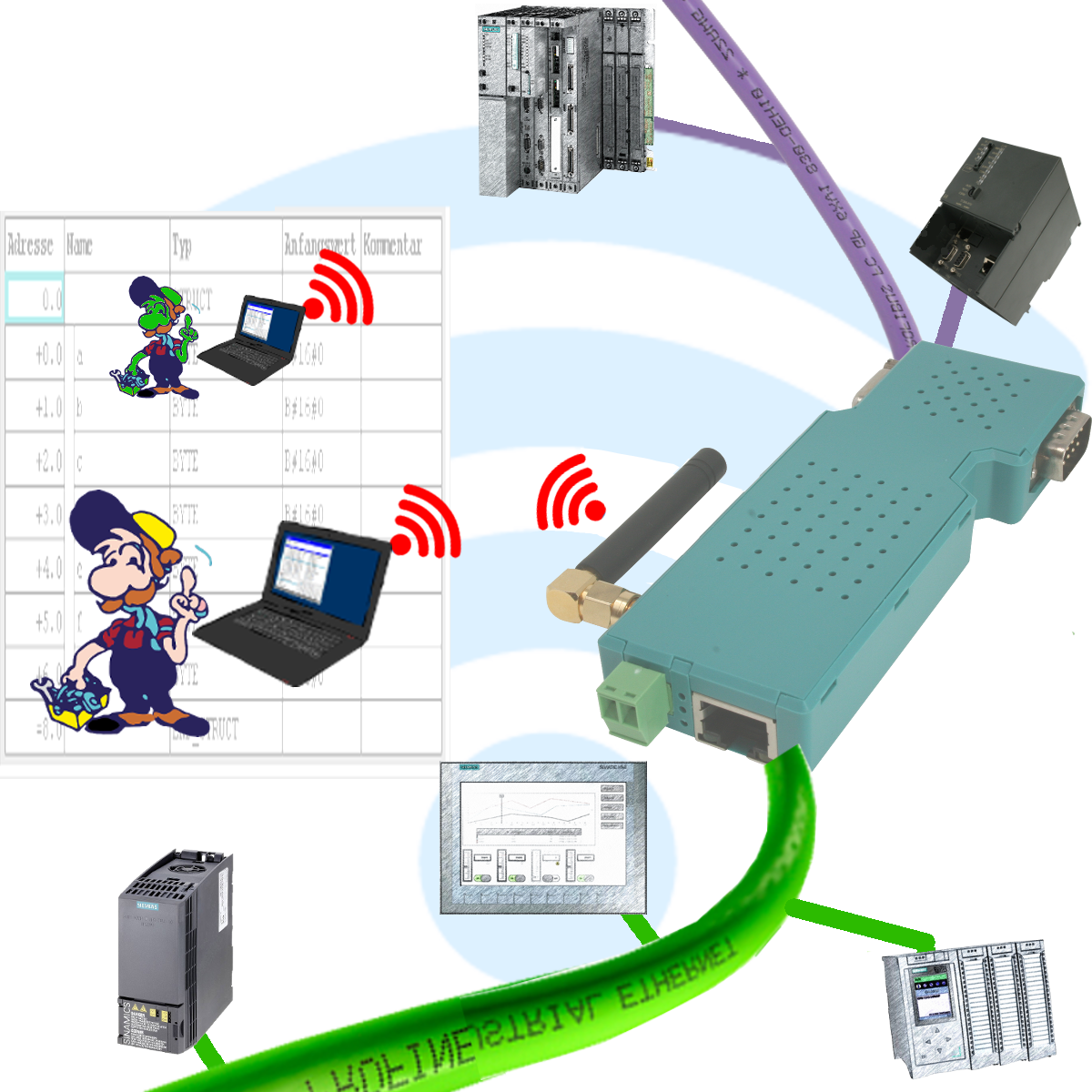

ProfiNet an MPI/DP koppeln inklusive WIFI-Schnittstelle
Produkbild
Mobiler WIFI-Zugriff auf alle MPI/DP/PN-Baugruppen !Parallel
Produkbild
Modul und SPS
Produkbild
Modul mit Text
Produkbild
Versorgungsspannung: 24V DC +/- 20%
Leistungsaufnahme: 3 Watt
Anzeige: Web-Browser
Status-LEDs
Bedienung/Konfiguration: Web-Browser
TIC-Software
Konfigurationsprogramm
Schnittstellen:
zur AG:
PPI/MPI/Profibusschnittstelle: 9,6 KBd - 12 MBd
zum PG/PC:
9pol. PG/Diagnose-Buchse
10/100BaseTX RJ45-Ethernetbuchse
Antennenbuchse RP-SMA(f) (IEEE 802.11 b/g/n)
galvanische Trennung: 1500V PPI/MPI/Profibus zum PC
Protokolle: RFC1006, DHCP, HTTP
Betriebstemperatur: 0 - 55°C
Gehäuse: ABS-Kunststoffgehäuse
Abmessungen: 120 x 43 x 17 mm
Lieferumfang:
S7-BRIDGE-Modul
WLAN-Stummelantenne
Stecker 2polig klein
Alle Preise zuzüglich Versandkosten, Transportversicherung und gesetzlicher Mehrwertsteuer.

Zubehör:

9391.1
24V DC Steckernetzteil 625mA

Primär 110V - 240 VAC Euro+USA-Stecker
Quickbestellung INFOMAIL
per mail
39,- €
zzgl. Versand und MwSt
Stück

9379-AV-L
Kabelaufpreis für Sonderlänge
für Antennenverlängerung je Meter 3,- Euro
Quickbestellung INFOMAIL
per mail
3,- €
zzgl. Versand und MwSt
Stück

9379-AV
Antennenverlängerung GSM/LTE/WIFI
Grundpreis + Kabellänge #9379-AV-L
Quickbestellung INFOMAIL
per mail
40,- €
zzgl. Versand und MwSt
Stück

9352-ALF-ANT-WAND
Stationäre Antenne für Wandmontage

für ALF, Kabellänge: 2,5m für den Innen- und Außenbereich verwendbar inkl. Wandhalter
Quickbestellung INFOMAIL
per mail
79,- €
zzgl. Versand und MwSt
Stück

9391-USB
USB-Powerkabel für 24V DC, max. 3W

USB-Stecker Typ A auf 2 offene Litzen 24V DC, maximaler Strom: 125mA (an PC 100mA) Länge: 5m
Quickbestellung INFOMAIL
per mail
89,- €
zzgl. Versand und MwSt
Stück

49,- €
zzgl. Versand und MwSt
Stück

9352-ALF-SEKT-ANT
Sektorantenne für ALF

Sektorantenne mit Leistungsgewinn 17dBi und gebündelter Abstrahlung. Anschlusskabel optional
Quickbestellung INFOMAIL
per mail
179,- €
zzgl. Versand und MwSt
Stück

9352-ALF-RICHT-ANT
Richtantenne für ALF

Richtantenne mit Leistungsgewinn 17dBi für klassische Richtfunktstrecken Anschlusskabel optional
Quickbestellung INFOMAIL
per mail
165,- €
zzgl. Versand und MwSt
Stück

9636-TCPIP.1M
Patchkabel 1m, Cat5e, geschirmt
RJ45 Stecker <=> RJ45 Stecker, 1:1
Quickbestellung INFOMAIL
per mail
14,- €
zzgl. Versand und MwSt
Stück

9352-ALF-ANT
Magnetfußantenne für den Innenbereich

für ALF, ALF-UA, S5-/S7-BRIDGE Kabellänge: 1,5m
Quickbestellung INFOMAIL
per mail
78,- €
zzgl. Versand und MwSt
Stück

79,- €
zzgl. Versand und MwSt
Stück

9636-TCPIP.02M
Patchkabel 0.25m, Cat5e, geschirmt

RJ45 Stecker <=> RJ45 Stecker, 1:1
Quickbestellung INFOMAIL
per mail
14,- €
zzgl. Versand und MwSt
Stück

9636-CROSS
Crosskabel 3m, Cat5+, geschirmt

RJ45 Stecker <=> RJ45 Stecker, gedrehte Belegung
Quickbestellung INFOMAIL
per mail
10,- €
zzgl. Versand und MwSt
Stück

9636-TCPIP
Patchkabel 3m, Cat5+, geschirmt

RJ45 Stecker <=> RJ45 Stecker, 1:1
Quickbestellung INFOMAIL
per mail
10,- €
zzgl. Versand und MwSt
Stück

9352-24
Stecker 2-polig klein

Kabelverbindung über Schraub-Anschluss (klein)
Quickbestellung INFOMAIL
per mail
3,- €
zzgl. Versand und MwSt
Stück

9352-S7-BK
S7-Buskoppler

Trennt alle Signale außer differenzielle Busleitungen Sicherheit für alle Teilnehmer bei VIPA 21x-2BM0x und 208-1DP0x
Quickbestellung INFOMAIL
per mail
39,- €
zzgl. Versand und MwSt
Stück

Alle Preise zuzüglich Versandkosten, Transportversicherung und gesetzlicher Mehrwertsteuer.

Variationen:

Alle Preise zuzüglich Versandkosten, Transportversicherung und gesetzlicher Mehrwertsteuer.

9352-ALF-ANT
Magnetfußantenne für den Innenbereich

für ALF, ALF-UA, S5-/S7-BRIDGE Kabellänge: 1,5m
Quickbestellung INFOMAIL
per mail
78,- €
zzgl. Versand und MwSt
Stück

9352-LANCON
S7-LAN Connector für Siemens S7 SPS-Steuerungen

Simatic S7 Netzwerk-Adapter für PPI- MPI- PROFIBUS / Netzwerk für jede S7 Steuerung in weniger als 3 Minuten
Quickbestellung INFOMAIL
per mail
399,- €
zzgl. Versand und MwSt
Stück

9636-TCPIP
Patchkabel 3m, Cat5+, geschirmt

RJ45 Stecker <=> RJ45 Stecker, 1:1
Quickbestellung INFOMAIL
per mail
10,- €
zzgl. Versand und MwSt
Stück

9636-CROSS
Crosskabel 3m, Cat5+, geschirmt

RJ45 Stecker <=> RJ45 Stecker, gedrehte Belegung
Quickbestellung INFOMAIL
per mail
10,- €
zzgl. Versand und MwSt
Stück

9391.1
24V DC Steckernetzteil 625mA

Primär 110V - 240 VAC Euro+USA-Stecker
Quickbestellung INFOMAIL
per mail
39,- €
zzgl. Versand und MwSt
Stück

9352-24
Stecker 2-polig klein

Kabelverbindung über Schraub-Anschluss (klein)
Quickbestellung INFOMAIL
per mail
3,- €
zzgl. Versand und MwSt
Stück
