Shop:S5-LAN++ - Process Informatik Entwicklungsgesellschaft mbH

S5-LAN++ Produktvideo anzeigen

Industrial Ethernet - TCP/IP für jede SIMATIC-S5 über die PG-Schnittstelle

  • Schnellste Installation ins Netzwerk jeder SIMATIC - S5
  • Keine aufwendige Montage, einfach auf PG-Schnittstelle stecken und kommunizieren
  • S7 kompatibel
  • Kommunikation mit Fetch/Write
  • PUT/GET mit S7-TCP/IP
  • Lesen und Schreiben der S5-Daten (E,A,M,DB,Z,T) per TCP/IP
  • Ideal für Prozessvisualisierung
  • Programmieren mit STEP 5 über Ethernet
  • Gleichzeitiges programmieren (mehrere PG-Kanäle) und visualisieren möglich (Multiplexerfunktion integriert)
  • Stromversorgung aus der S5-Steuerung oder extern
  • Offen gelegtes TCP/IP-Protokoll
  • DHCP / Auto-IP unterstützt
  • Timinggerechte Kommunikation mit dem S5-AG durch integrierte Firmware
  • Treiber-DLL für Windows verfügbar, EXCEL und WORD kann S5-Daten lesen/schreiben
  • Kompatibel zum VIPA-S5-TCP/IP Treiber
  • Direkter Betrieb mit WinCC über TCP/IP Treiber S5 Layer4 möglich
  • Mit WinCC Flexible (z.B. MP377, TP177B) über S7-TCP/IP an die Simatic S5 (CP-343-1 kompatibel)
  • Datenaustausch zwischen S5 - S5 und S5 - S7 über TCP/IP
  • RK 512 und TCP/IP H1-ISO-On-TCP RFC1006 (CP1430 TCP) unterstützt
  • In den Varianten 3964R-LAN, ASCII-LAN, PG-LAN, als RS232-Ausführung und für MUX757
  • Inklusiver kostenloser OPC-Server-Lizenz "OPC-Manager lite" [begrenzt auf 100 Items]
  • Inklusive Beispiele und Demoversion der Kommunikationstreiber auf mitgelieferter CD

zur Doku / Downloads
zu den Bestelldaten
zu den Applikationen

Technische Daten


Versorgungsspannung: 24V/DC +/- 20%
Leistungsaufnahme: 2 Watt
Anzeige: Status-LED
Bedienung/Konfiguration: Reset-Taster (Werkseinstellung)
S5-LAN Manager
Schnittstellen:
zur AG:
TTY/20mA Stromschleife (S5-LAN passiv, SPS Steuerung aktiv)
zum PG/PC:
10/100BaseTX RJ45-Ethernetbuchse
Betriebstemperatur: 5 - 55°C
Gehäuse: ABS-Kunststoffgehäuse
Abmessungen: 42 x 15 x 65 mm
Lieferumfang:
S5-LAN++-Modul
Stecker 2polig klein
Kaufmännische Daten:
EAN-Nummer: 4260363240024
Zolltarifnummer: 85444290
Gewicht: 0.1000 kg

zu den technischen Daten
zur Doku / Downloads
zu den Bestelldaten

Applikationen

Programmierung von S5-SPS-Steuerungen über LAN

Unbenanntes Dokument

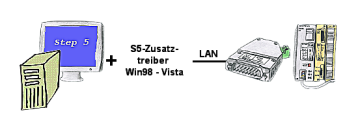

Sie möchten Ihre S5-SPS-Steuerung über LAN ansprechen, aber keinen Ethernet-CP integrieren? Kein Problem, stecken Sie das S5-LAN++ auf die PG-Schnittstelle und greifen per LAN zu.
Kommunikation unter Win98 – XP/Vista per LAN auf S5-SPS

Unbenanntes Dokument
Sie haben noch einen PC mit Win98 und MS-DOS-basierenden Step5-Paket und möchten per LAN auf Ihre S5-Steuerung online gehen? Kein Problem, der mitgelieferte virtuelle COM-Port PLCVCom emuliert auf Ihrem PC einen COM-Port über den Sie ONLINE gehen. Selbst Ihre MS-DOS-basierte Step5-Software unter WIN98 kann diesen virtuellen COM-Port verwenden. Durch das ebenfalls mitgelieferte Patchtool für die Step5-Software von Siemens steht Ihrer Kommunikation über LAN nichts mehr im Weg.
Beobachten von S5-SPS-Steuerungen über LAN ohne Ethernet-CP

Unbenanntes Dokument

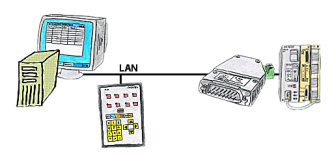

Ihr Panel hat als SPS-Schnittstelle nur eine LAN-Buchse? Kein Problem, verbinden Sie diese Buchse mit dem S5-LAN++ und stecken dieses direkt auf die PG-Schnittstelle der Steuerung. Schon steht Ihnen der Zugriff auf die Variablen und Daten der Steuerung zur Verfügung.
Beobachten von S5-SPS-Steuerungen mit Pannel für S7-SPS

Unbenanntes Dokument
Ihr Panel hat als SPS-Schnittstelle nur eine LAN-Buchse und unterstützt nur noch S7-RFC1006? Kein Problem, verbinden Sie diese Buchse mit dem S5-LAN++ und stecken dieses direkt auf die PG-Schnittstelle der Steuerung. Das S5-LAN++ verhält sich gegenüber Ihrem Panel wie eine S7-SPS-Steuerung obwohl Sie die Daten von einer S5-SPS bekommen. Schon steht Ihnen der Zugriff auf die Variablen und Daten der S5-Steuerung zur Verfügung.
Fernwartung Ihrer S5-SPS-Steuerung per LAN / Internet

Unbenanntes Dokument
Sie haben Zugriff auf ein Netzwerk vor Ort und Ihre SPS-Steuerung hat aber keinen LAN-Anschluss? Kein Problem, stecken Sie auf Ihre SPS-Steuerung das S5-LAN++ und Sie haben sofort Zugriff auf die Steuerung über die Ferne.
SPS-Kopplung (Datenaustausch zwischen SPS-Steuerungen)

Unbenanntes Dokument
Ihre Pumpstationen melden über das Telefonnetz der Zentralsteuerung die Pegelstände. Die Zentrale selbst kann natürlich auch den Unterstationen Befehle/Meldungen übertragen. Dazu wird keine Standleitung benötigt, es reicht, wenn Sie die Stationen über Netzwerk (DSL-Router) verbinden.
Visualisierung über 3964R-Schnittstelle ohne selbst das Protokoll zu verwenden

Unbenanntes Dokument

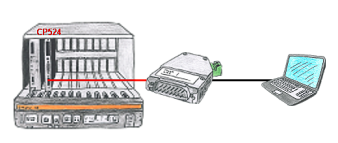

Ihre Visualisierungssoftware kann kein 3964R-Protokoll unterstützen, aber Sie müssen dieses Paket einsetzen? Kein Problem, schließen Sie das 3964R-LAN an Ihrem CP an und aktivieren im Modul die RFC1006-Emulation. Jetzt holt sich Ihre Software per RFC1006 vom Modul die Daten, das wiederum per 3964R mit der Baugruppe kommuniziert.
Verlängerung einer 3964R-Strecke über LAN

Unbenanntes Dokument

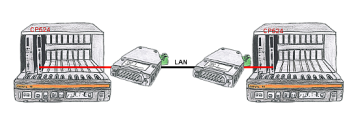

Sie haben in Ihrer Unterstation eine Steuerung mit CP524 und der Kommunikationspartner des CP's ist örtlich umgezogen. Als Verbindungsweg existiert ein LAN-Netzwerk. So bekommt jeder der beiden Teilnehmer ein 3964R-LAN und nach Eingabe der Partner-IP-Adressen wird diese Kopplung über das LAN aufgebaut.
ONLINE über H1-Bus

Unbenanntes Dokument

Mit dem S5-H1-PG-LAN sind Sie in der Lage die H1-Pfadanwahl über das S5-LAN++ zu tätigen und mit sämtlichen Steuerungen im H1-Bus zu kommunizieren. Sie müssen nicht mehr seriell an den CP, sondern lösen das ganz einfach über Ihr Netzwerk.




zu den Bestelldaten zu den Applikationen zu den technischen Daten

zu den technischen Daten
zu den Applikationen
zur Doku / Downloads

Alle Preise zuzüglich Versandkosten, Transportversicherung und gesetzlicher Mehrwertsteuer.

Artikel:
Art. Nr.NamePreisMenge
9359-LAN S5-LAN++
Industrial Ethernet <=> S5 PG-Schnittstelle
(TTY)
390,- € QuickbestellungINFOMAIL

zu den Bestelldaten zu den Applikationen zu den technischen Daten
Varianten:
Art. Nr.NamePreisMenge
9359-ASCII S5-ASCII-LAN
versendet ASCII-Daten über Industrial Ethernet
490,- € QuickbestellungINFOMAIL
9359-H1-PG-LAN S5-H1-PG-LAN 599,- € QuickbestellungINFOMAIL
9359-LAN-PATH S5-LAN mit Pfadanwahl-Unterstützung
Unterstützt die Pfadanwahl der Step5-Software
1890,- € QuickbestellungINFOMAIL
9359-LAN-RS S5-LAN++ Ausführung RS232
Industrial Ethernet <=> S5 PG-Schnittstelle
(RS232), inklusive Adapterkabel
(15pol female <=> 9pol male)
480,- € QuickbestellungINFOMAIL
9359-PG-LAN S5-PG-LAN
RS232-Gegenstück zu S5-LAN++ (TTY/RS232)
799,- € QuickbestellungINFOMAIL
9359-RK S5-3964R-LAN
Industrial Ethernet <=> 3964R-Protokoll (TTY)
749,- € QuickbestellungINFOMAIL
9359-RK-RS S5-3964R-LAN Ausführung RS232
Industrial Ethernet <=> 3964R-Protokoll,
inklusive Adapterkabel
(15pol female <=> 9pol male)
839,- € QuickbestellungINFOMAIL

zu den Bestelldaten zu den Applikationen zu den technischen Daten
Zubehör:
Art. Nr.NamePreisMenge
9352-24 Stecker 2-polig klein
Kabelverbindung über Schraub-Anschluss (klein)
3,- € QuickbestellungINFOMAIL
9359-4 NETZ-Adapter
für PG-UNI-Kabel /UNI-II-Kabel/S5-LAN++
59,- € QuickbestellungINFOMAIL
9359-5-150 AG-150-Adapter
für PG-UNI + PG-UNI-II-Kabel + S5-LAN++ (bis
HW2.2) mit Netz-Adapter an AG-150
39,- € QuickbestellungINFOMAIL
9359-5-150-USB PG-USB AG-150-Adapter
für PG-USB-Kabel + S5-LAN++ (ab HW2.3)
an AG-150
39,- € QuickbestellungINFOMAIL
9359-6 SINUM-Adapter
für PG-UNI + PG-UNI-II-Kabel + S5-LAN++ (bis
HW2.2) an SINUMERIK
39,- € QuickbestellungINFOMAIL
9359-6-USB PG-USB SINUM-Adapter
für PG-USB-Kabel + S5-LAN++ (ab HW2.3)
an SINUMERIK
39,- € QuickbestellungINFOMAIL
9359-8 PG-ISO-Adapter
galv. Trennung bis 1000V
89,- € QuickbestellungINFOMAIL
9359-LAN-STR SPS-Stromquellen an S5-LAN++ 49,- € QuickbestellungINFOMAIL
9359-LAN-VER S5-LAN-Verlängerung
Länge: 1m, SPS-Seite abgewinkelter Stecker
58,- € QuickbestellungINFOMAIL
9359-PG-LAN_an_OP17 Anschlusskabel S5-PG-LAN an OP17
Länge: 0.3m
59,- € QuickbestellungINFOMAIL
9359.CA97 Anschlusskabel UniOP
UniOP-SPS-Port zu Simatic S5 PG-Port
Länge: 25m
INFOMAIL
9391-USB USB-Powerkabel für 24V DC, max. 3W
USB-Stecker Typ A auf 2 offene Litzen
24V DC, maximaler Strom: 125mA (an PC
100mA)
Länge: 5m
89,- € QuickbestellungINFOMAIL
9391.1 24V DC Steckernetzteil 625mA
Primär 110V - 240 VAC Euro+USA-Stecker
39,- € QuickbestellungINFOMAIL
9636-CROSS Crosskabel 3m, Cat5+, geschirmt
RJ45 Stecker <=> RJ45 Stecker,
gedrehte Belegung
10,- € QuickbestellungINFOMAIL
9636-TCPIP Patchkabel 3m, Cat5+, geschirmt
RJ45 Stecker <=> RJ45 Stecker, 1:1
10,- € QuickbestellungINFOMAIL
9759.32-S7 IP-Treiber an S5/S7-LAN für Windows,
Standort / Firmenlizenz
Win NT/2000/XP/Vista/7/8/Windowsserver
32-Bit
INFOMAIL
9759.64-S7 IP-Treiber an S5/S7-LAN für Windows, Standort / Firmenlizenz
Win NT/2000/XP/Vista/7/8/Windowsserver
64-Bit
INFOMAIL
9759.LIN.64-S7 IP-Treiber an S5/S7-LAN LINUX
64-Bit
Firmenlizenz
